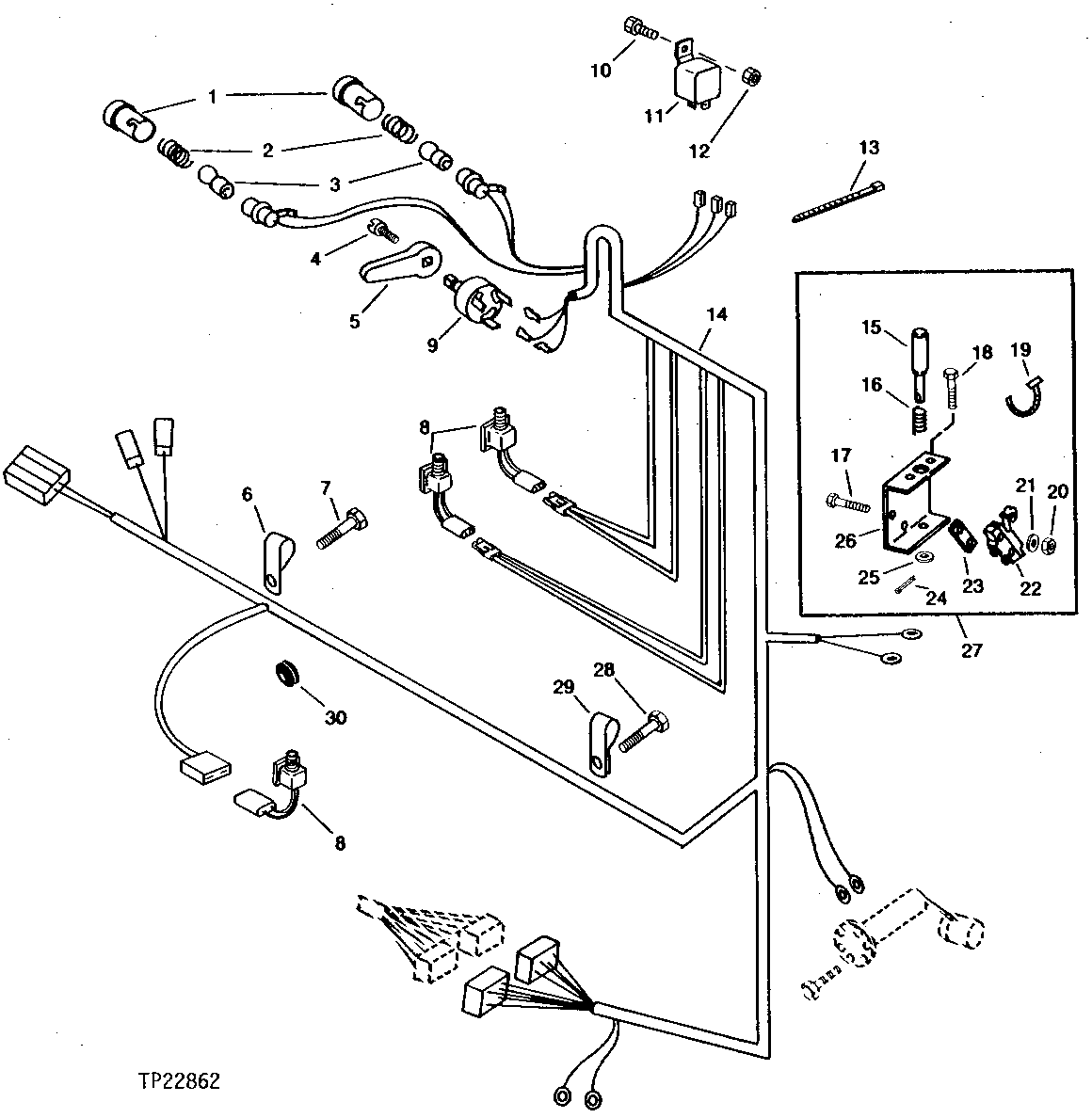

PLATFORM WIRING HARNESS (SERIAL NO. 748717- ) [02C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT38113	2	LENS	TURN SIGNAL
2	R30378	2	Spring	-
3	R56409	2	BULB	-
4	21H1372	1	Screw	1/8" X 3/8"
5	R56026	1	Knob	-
6	T75276	3	Clamp	-
7	19M7008	1	Cap Screw	M8 X 10
8	-	3	Part 8	BRAKE LIGHT AND PARK BRAKE ( AH140605 USE IF AVAILABLE) (SUB FOR AH123025) (SUB AT157547)
8	AT157547	3	Switch	-
9	AT60637	1	SWITCH	TURN SIGNAL
10	T77832	1	Self-Locking Screw	-
11	AT118723	1	FLASHER	TURN SIGNAL
12	14M7303	1	Flange Nut	M6
13	R44302	1	Tie Band	-
14	AT118722	1	WIRING HARNESS	-
14	AT135534	1	WIRING HARNESS	-
15	T112975	1	Plunger	-
16	R28914	1	SPRING	-
17	21H1472	2	Screw	0.138" X 1-1/2"
18	19M7775	2	Screw	M6 X 16
19	H77698	1	Tie Band	-
20	14H1026	2	Nut	0.138"
21	12M7084	2	Lock Washer	4.300 MM
22	AT182389	1	SWITCH	(SUB FOR AT69969, THIS APPLICATION) (ALSO ORDER R78053, (2) R78061, (2) R78063 AND (2) 21H1290)
23	T112976	1	Strap	-
24	11M7082	1	Cotter Pin	2.500 X 25 MM
25	24M7232	1	Washer	8.700 X 17 X 2 MM
26	-	1	Part 28	( AT107841 USE IF AVAILABLE)
27	AT107966	1	KIT	-
28	19M7938	3	Cap Screw	M10 X 20
29	AH89557	2	Clip	-
30	T65643	1	Grommet	-

PLATFORM WIRING HARNESS (SERIAL NO. 748717- ) [02C01]
