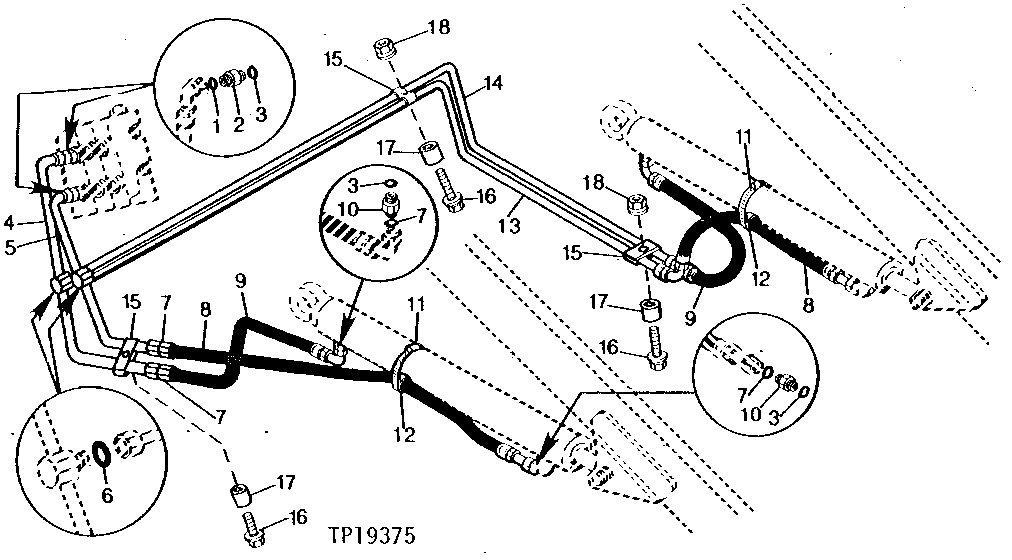

LOADER BOOM LIFT CYLINDER HYDRAULICS [02K03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77932	2	O-Ring	-
2	38H1162	2	Adapter Fitting	-
3	R26906	6	O-Ring	-
4	AT100646	1	OIL LINE	-
4	AT113999	1	OIL LINE	-
5	AT100647	1	OIL LINE	-
5	AT113998	1	OIL LINE	-
6	T77932	2	O-Ring	-
7	T77857	8	O-Ring	-
8	AT145154	2	Hydraulic Hose	13/16" X 1 270 MM (50") X 13/16", (SUB FOR AT101149 AND AT135721)
9	AT135720	2	HYDRAULIC HOSE - FABRICATE	13/16" X 850 MM (33-1/2") X 13/16", (SUB FOR AT100689)
10	38H1174	4	Adapter Fitting	-
11	AR21842	2	Clamp	-
12	T105774	2	Guide	(SUB FOR T105773, THIS APPLICATION)
13	AT100649	1	OIL LINE	-
13	AT114000	1	OIL LINE	-
14	AT100650	1	OIL LINE	-
14	AT114001	1	OIL LINE	-
15	U10516	3	Hose Clamp	(SUB FOR T35036)
16	19M8320	3	Screw	M10 X 45, HEX FLANGE
17	28H3353	3	BUSHING	0.546" X 0.840" X 19/32"
18	14M7296	2	Flange Nut	M10

LOADER BOOM LIFT CYLINDER HYDRAULICS [02K03]
