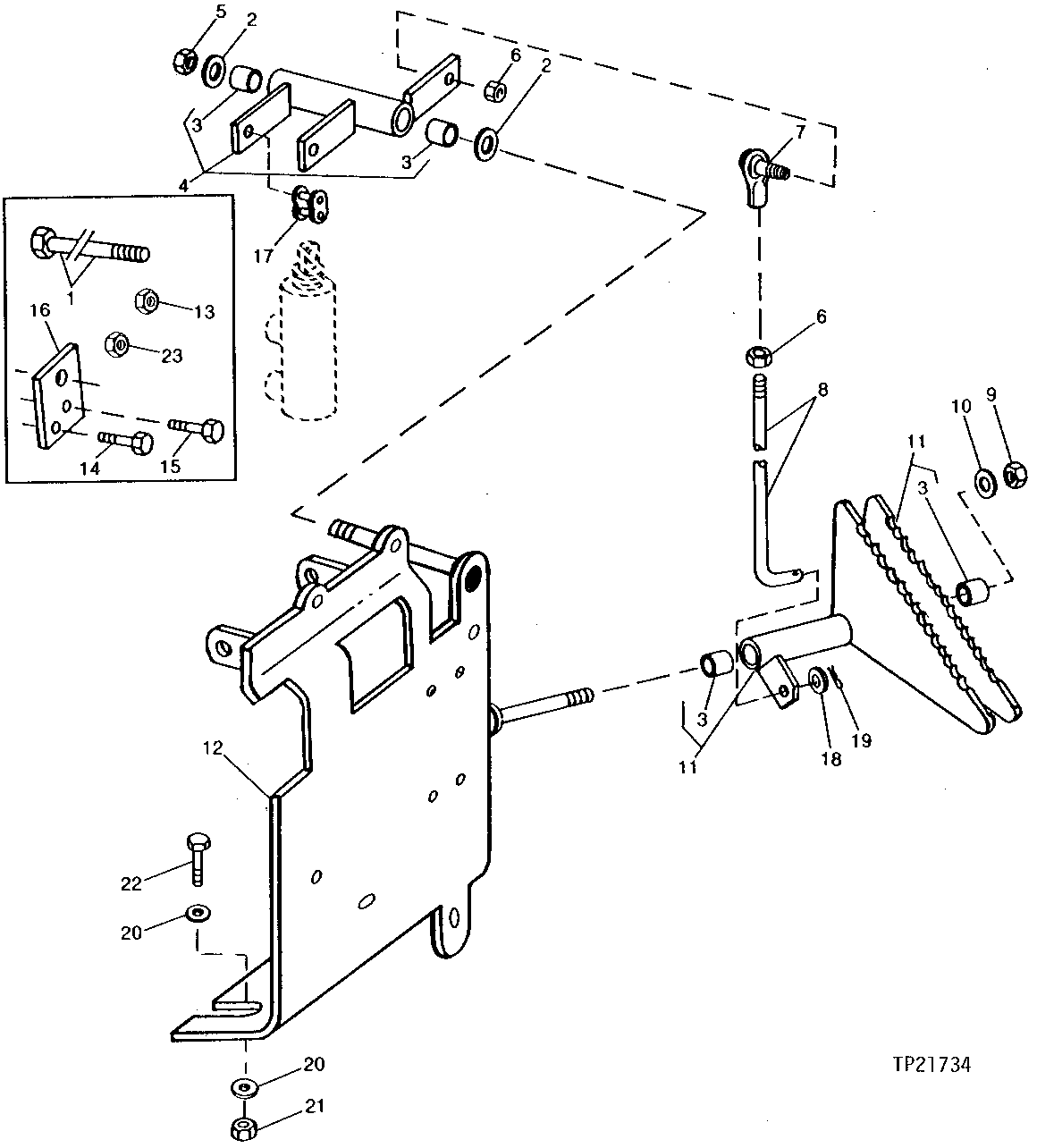

FOOT CONTROL LINKAGE (SERIAL NO. -760495) [03C11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3340	1	Cap Screw	5/8" X 5-1/2"
2	24H1362	2	Washer	41/64" X 1" X 0.075", (SUB FOR R52736, THIS APPLICATION)
3	T58109	4	Bushing	-
4	AT101428	1	STRAP	-
4	AT114088	1	BELLCRANK	-
5	14H821	1	Nut	5/8"
6	14H774	2	Nut	-
7	AT65619	1	Ball Joint	-
8	T106125	1	HOOK BOLT	-
9	U44915	1	Lock Nut	-
10	24H1139	1	Washer	11/16" X 1-1/4" X 0.105"
11	AT101777	1	CONTROL	-
12	AT114023	1	SUPPORT	(WITH EXTENDIBLE)
12	AT132913	1	SUPPORT	(NOT ILLUSTRATED)
12	AT113984	1	SUPPORT	(NOT ILLUSTRATED) (WITHOUT EXTENDIBLE)
12	AT106603	1	SUPPORT	(WITHOUT EXTENDIBLE)
12	AT106606	1	SUPPORT	(WITH EXTENDIBLE) (SUB FOR AT101787 AND AT106581) (NOT ILLUSTRATED)
13	14M7275	1	Nut	M12
14	19M7323	1	Cap Screw	M8 X 40
15	19M7493	1	Cap Screw	M12 X 40
16	T100989	1	STRAP	-
17	U13414	1	CHAIN LINK	-
18	24H1305	1	Washer	13/32" X 13/16" X 0.065"
19	11M7082	1	Cotter Pin	2.500 X 25 MM
20	24M7241	4	Washer	17 X 34 X 4 MM
21	14M7276	2	Nut	M16
22	19M7409	2	Cap Screw	M16 X 50
23	14M7273	1	Nut	M8

FOOT CONTROL LINKAGE (SERIAL NO. -760495) [03C11]
