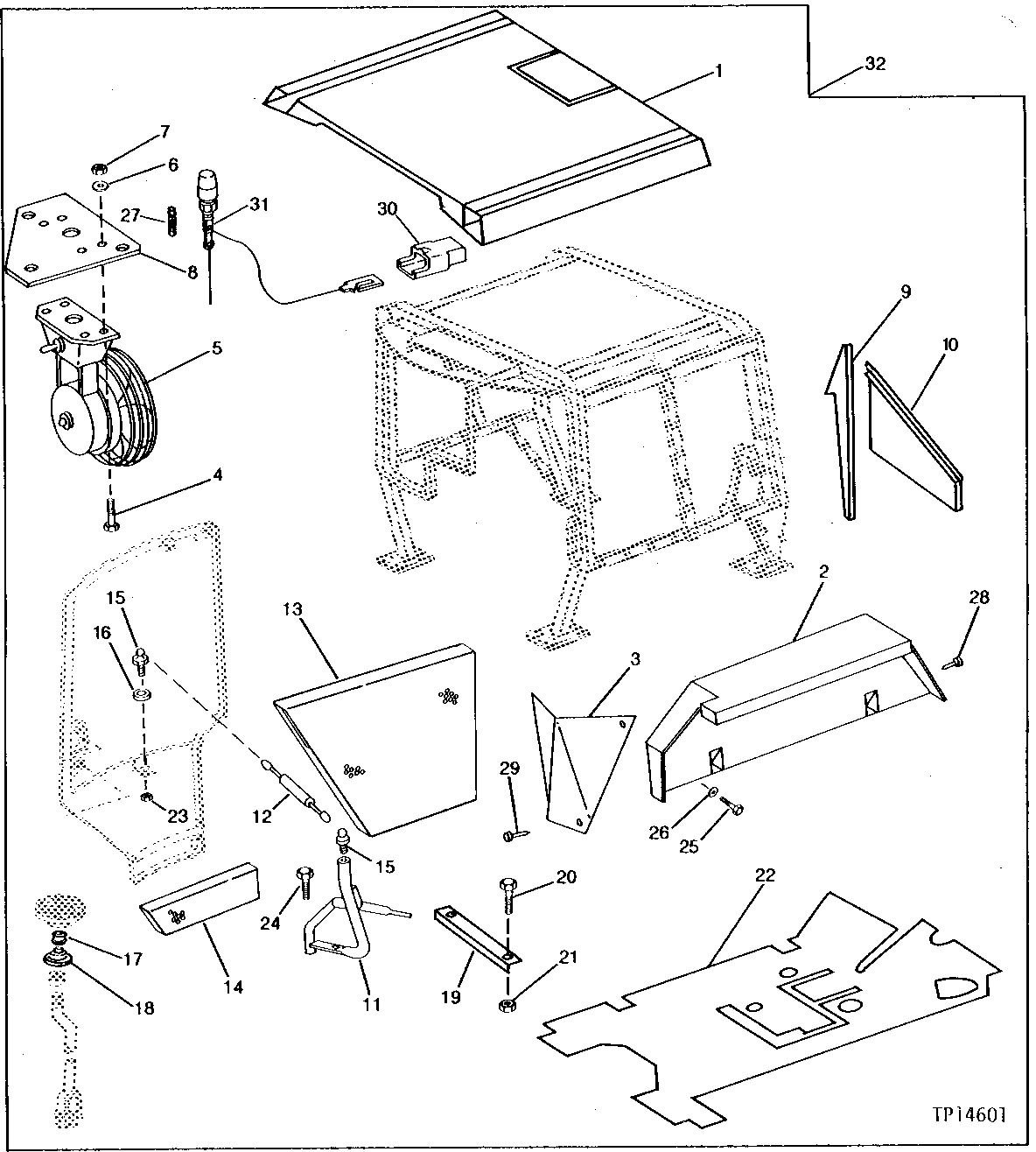

CAB INTERIOR TRIM KIT [02E14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT72689	1	HEADLINER	(SUB FOR AT101479)
2	AT113971	1	COVER	(SUB FOR AT72690 OR AT106530)
3	AT72691	1	COVER	-
4	21M7277	4	Screw	M6 X 25
5	AT74984	1	Blower Fan	FRONT
6	24H1287	4	Washer	9/32" X 5/8" X 0.065"
7	14M7165	4	Lock Nut	M6
8	T77113	1	BRACKET	-
9	AT79174	1	PAD	L.H.
9	AT79172	1	PAD	R.H.
10	AT79175	1	PAD	L.H.
10	AT79173	1	PAD	R.H.
11	AT100686	1	BRACKET	-
12	AT75361	1	GAS OPERATED CYLINDER	(USE IF AVAILABLE)
12	AT164828	1	CYLINDER	(SUB FOR AT145132)
13	AT72688	1	PAD	-
14	AT72683	1	PAD	-
15	T142651	2	Ball Stud	(SUB FOR (2) T73834)
16	24H1136	1	Washer	11/32" X 11/16" X 0.065"
17	R45537	1	Grommet	-
18	T68102	1	BOOT	-
19	T100387	1	ANGLE	-
20	19M7862	2	Screw	M6 X 20
21	W32039	2	Washer	-
22	T126980	1	MAT	(SUB FOR T126779, T122023 AND T100554)
23	A22698	1	Nut	-
24	19M7785	1	Screw	M10 X 25
25	37H129	3	Screw	(SUB FOR R53678)
26	24H1284	3	Washer	7/32" X 7/8" X 0.065"
27	AH65594	1	FUSE	-
28	T75119	1	PLUG	-
29	R55326	3	Rivet	(SUB FOR (3) T69627)
30	T28585	1	Electrical Connector Assy	-
31	AT101547	1	FUSE HOLDER	-
32	AT101120	1	KIT	(FOR UNITS WITH SERIAL NO. 731101 AND BELOW, ALSO ORDER FRONT DEFROSTER FAN AND ASSOCIATED PARTS)
