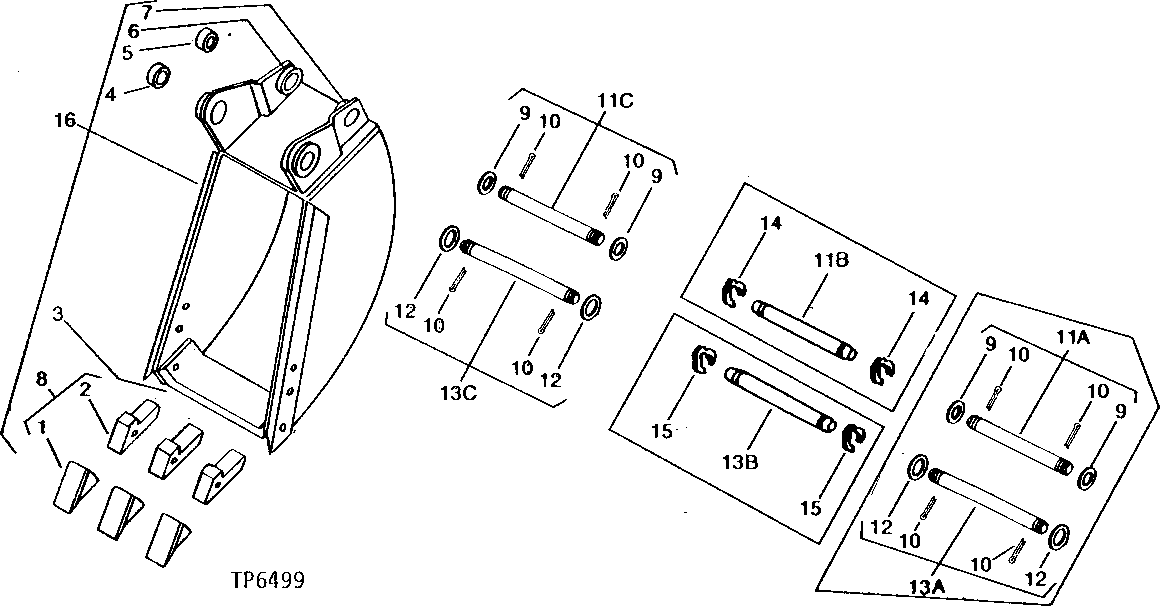

STANDARD BUCKET (WITH STRAIGHT PIVOT PLATES) (9405 BACKHOE) [02G24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U14437	1	POINT	-
2	U14436	1	SHANK	-
3	U15995	1	CUTTING EDGE	305MM (12") BUCKET
3	U16079	1	CUTTING EDGE	406MM (16") BUCKET
4	U10481	2	BUSHING	-
5	U11121	2	BUSHING	-
6	AU13425	1	PLATE	-
7	AU13424	1	PLATE	-
8	-	1	Part 9	(SUB U14436 ALONG WITH U14437) ( AU12534 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
9	U11649	2	WASHER	-
9	U11649	2	WASHER	-
10	11H221	4	COTTER PIN	3/8" X 2-1/2"
10	11H221	4	COTTER PIN	3/8" X 2-1/2"
12	U11650	2	WASHER	-
12	U11650	2	WASHER	-
14	T59452	2	SNAP RING	-
15	T59445	2	SNAP RING	-
16	-	1	Part 24	(SUB BU10614 AND BU10618)
..	BU10618	1	BACKHOE BUCKET	406MM (16") (SUB AT83703)
..	BU10614	1	BACKHOE BUCKET	305MM (12") (SUB AT83702)
11A	AU13550	1	PIN FASTENER	-
11B	T59454	1	PIN FASTENER	(SUB AU13550)
11C	AU13550	1	PIN FASTENER	-
13A	AU13551	1	PIN FASTENER	-
13B	T59455	1	PIN FASTENER	(SUB AU13551)
13C	AU13551	1	PIN FASTENER	-

STANDARD BUCKET (WITH STRAIGHT PIVOT PLATES) (9405 BACKHOE) [02G24]
