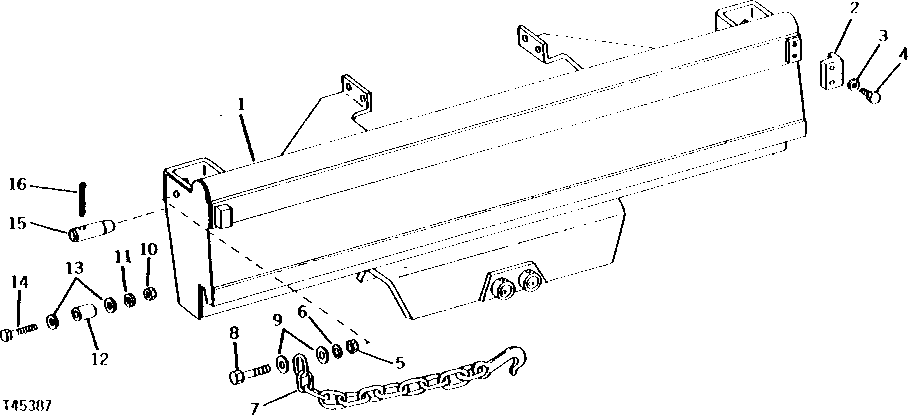

MAIN FRAME (9500 BACKHOE) [03B15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT34162 NO LONGER AVAILABLE)
2	-	1	Part 2	( T35245 NO LONGER AVAILABLE)
3	12H301	2	Lock Washer	1/2"
4	19H2473	2	Cap Screw	1/2" X 1-3/4"
5	14H1040	1	Nut	1/2"
6	12H304	1	Lock Washer	3/8"
7	-	1	Part 7	( AT38517 NO LONGER AVAILABLE)
8	19H1820	1	Cap Screw	1/2" X 3"
9	24H1341	5	Washer	17/32" X 15/16" X 0.060"
10	14H794	2	Nut	3/4"
11	12H236	2	Lock Washer	3/4"
12	U16401	2	BUSHING	-
13	24H1236	4	Washer	13/16" X 2" X 0.149"
14	19H3196	2	Cap Screw	3/4" X 4"
15	U16055	2	PIN	-
16	11H277	2	COTTER PIN	1/2" X 4"
