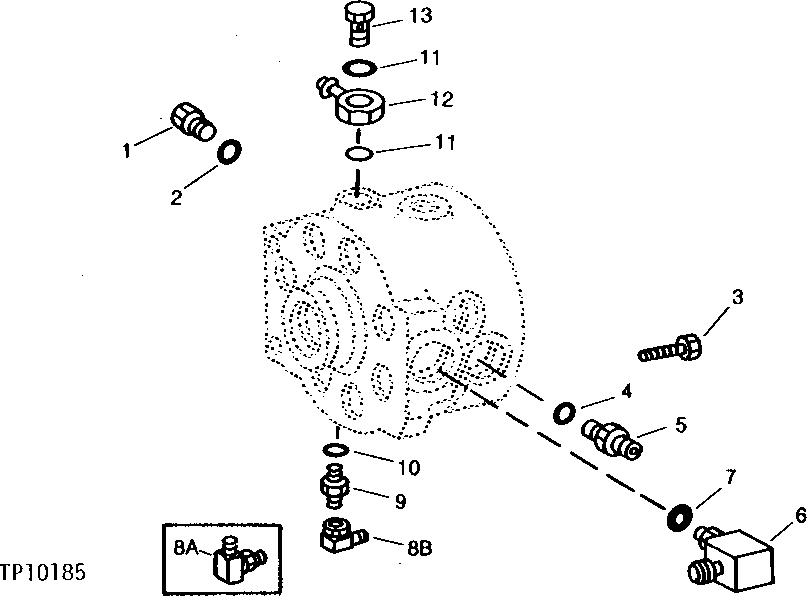

HYDRAULIC PUMP PLUGS AND CONNECTORS [02E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R36636	1	Drain Plug	-
1	R27175	1	Drain Plug	-
2	R56751	1	O-Ring	-
2	R29936	1	O-Ring	-
3	19H1805	4	CAP SCREW	1/2" X 2-1/4"
4	R26906	1	O-Ring	-
4	U12547	1	O-Ring	(A) (SUB FOR F3171R)
4	U12547	1	O-Ring	(SUB FOR F3171R)
5	T34887	1	ADAPTER FITTING	(SUB FOR T36102)
5	R62337	1	Fitting	(A)
5	R62337	1	Fitting	-
6	AT33911	1	ELBOW FITTING	-
7	U13639	1	O-Ring	-
9	R36742	1	COUPLING	-
10	R26287	1	O-Ring	-
11	R27928	2	O-Ring	-
11	R27928	1	O-Ring	(A) (TOP)
11	P47908	1	O-Ring	(A) (BOTTOM)
12	R27926	1	FITTING	-
13	R27927	1	BOLT	-
8A	AT32335	1	ELBOW FITTING	-
8B	U45768	1	Elbow Fitting	90°

HYDRAULIC PUMP PLUGS AND CONNECTORS [02E05]
