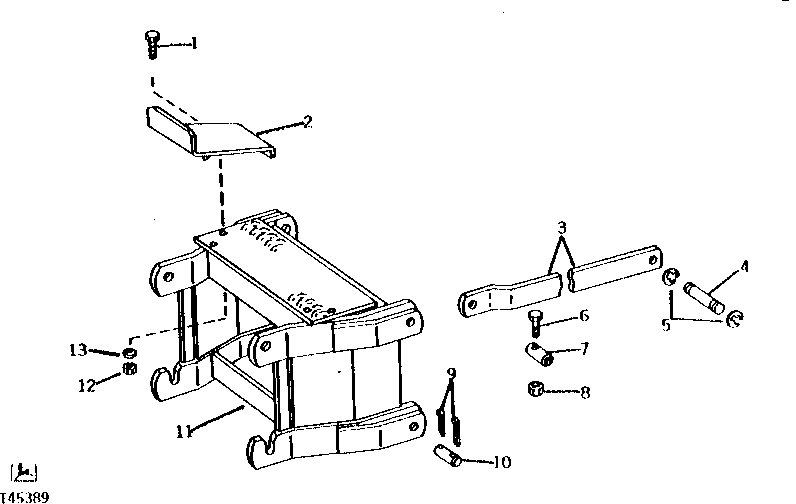

FOOTREST AND SUB FRAME (9500 BACKHOE) [03B17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2676	4	Cap Screw	3/8" X 1"
2	-	1	Part 2	R.H. ( DD12282 NO LONGER AVAILABLE)
2	-	1	Part 3	L.H. (NOT ILLUSTRATED) ( DD12281 NO LONGER AVAILABLE)
3	T35610	2	STRAP	-
4	T40639	2	GROOVE PIN	-
5	U16068	4	Snap Ring	-
6	19H2458	2	Cap Screw	3/8" X 3"
7	T37488	2	PIN FASTENER	-
8	T11234	2	Lock Nut	3/8"
9	11H221	4	COTTER PIN	3/8" X 2-1/2"
10	T37487	2	PIN FASTENER	-
11	AT36259	1	FRAME	(SUB AT54532)
11	-	1	Part 13	( AT54532 NO LONGER AVAILABLE)
12	14H812	4	NUT	3/8"
13	12H304	4	Lock Washer	3/8"

FOOTREST AND SUB FRAME (9500 BACKHOE) [03B17]
