FENDER SUPPORT AND STIFFENER (WHEN EQUIPPED WITH RIGID MOUNT PLATFORM) [02D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2284	6	Cap Screw	3/8" X 7/8"
2	19H2676	7	Cap Screw	3/8" X 1" (RIGHT FENDER)
2	19H2676	5	Cap Screw	3/8" X 1" (LEFT FENDER)
3	12H304	15	Lock Washer	3/8" (RIGHT FENDER)
3	12H304	12	Lock Washer	3/8" (LEFT FENDER)
4	24H1308	11	Washer	13/32" X 1" X 0.134"
5	-	1	Part 7	( T34517 USE IF AVAILABLE) FENDER, REAR
6	-	1	Part 8	( T34518 USE IF AVAILABLE) FENDER
7	24H1309	1	Washer	13/32" X 1-1/16" X 0.120" (LEFT FENDER)
8	19H3239	2	Cap Screw	3/8" X 1-1/4", (LEFT FENDER)
9	14H836	4	NUT	7/8"
10	12H245	4	Lock Washer	7/8"
11	08H4487	4	CAP SCREW	7/8" X 9", (HEX. HD.)
12	14H812	6	NUT	3/8"

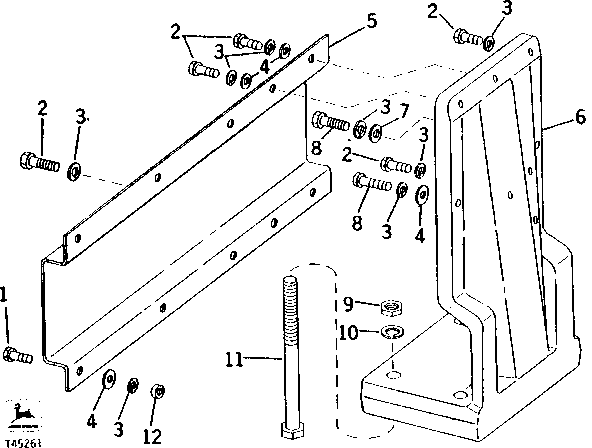

FENDER SUPPORT AND STIFFENER (WHEN EQUIPPED WITH RIGID MOUNT PLATFORM) [02D19]
