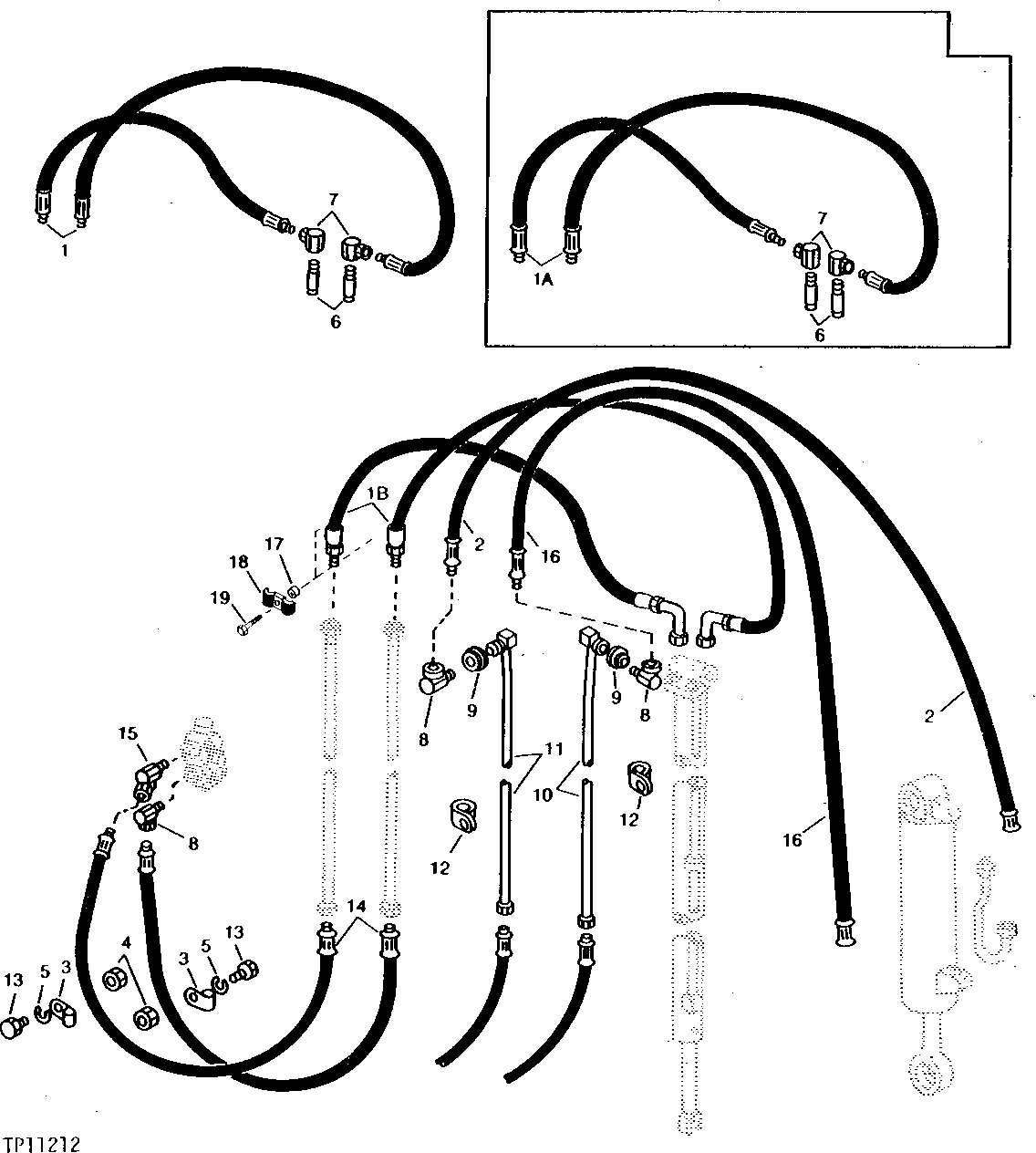

EXTENDIBLE DIPPERSTICK HYDRAULICS (9405 BACKHOE) [02J15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU10810	2	HYDRAULIC HOSE - FABRICATE	775 MM LONG (1/2" X 30-1/2")
2	AT50188	1	HYDRAULIC HOSE - FABRICATE	2 286 MM LONG (1/2" X 90")
3	T26955	2	Clamp	(SUB FOR T51856)
3	T26955	2	Clamp	-
4	14H812	2	NUT	3/8"
5	12H304	2	Lock Washer	3/8"
6	T55468	2	THREADED NIPPLE	-
6	T55468	2	THREADED NIPPLE	-
7	U12987	2	ADAPTER FITTING	-
7	U12987	2	ADAPTER FITTING	90°
8	JD172	3	TEE FITTING	90°
9	14H873	2	Nut	1-1/4"
10	AU12425	1	TUBE	L.H.
11	AU12424	1	OIL LINE	R.H.
12	R46414	2	Clamp	(SUB FOR T51884) (SUB FOR AH78125, THIS APPLICATION)
13	19H2676	2	Cap Screw	3/8" X 1"
14	AU40250	2	HYDRAULIC HOSE - FABRICATE	1 727 MM LONG (1/2" X 5/8" X 68")
15	JD184	1	Elbow Fitting	45°
16	AT50188	1	HYDRAULIC HOSE - FABRICATE	2 286 MM LONG (1/2" X 90")
16	AT63294	1	HYDRAULIC HOSE - FABRICATE	2 794 MM LONG (1/2" X 110")
16	AT63294	1	HYDRAULIC HOSE - FABRICATE	-
17	28H860	1	Washer	3/8" X .375"
18	U46753	1	Hose Clamp	-
19	19H1648	1	Cap Screw	3/8" X 3/4"
1A	AU10810	2	HYDRAULIC HOSE - FABRICATE	-
1B	AT79897	2	HYDRAULIC HOSE - FABRICATE	-

EXTENDIBLE DIPPERSTICK HYDRAULICS (9405 BACKHOE) [02J15]

Нет текстового описания
