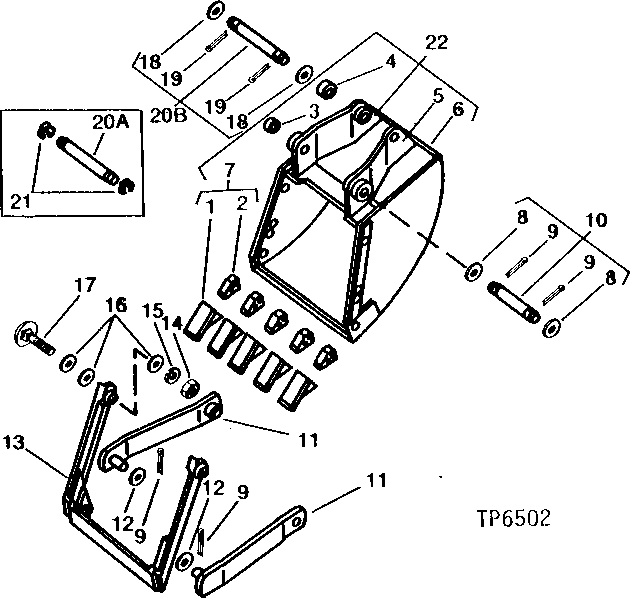

EJECTOR BUCKET (9405 BACKHOE) [02H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U14437	5	POINT	(A) (WELDED)
2	U14436	5	SHANK	(A)
3	U16017	2	BUSHING	(A)
4	U11121	2	BUSHING	(A)
5	-	1	Part 5	(A) ( AU13435 USE IF AVAILABLE)
6	-	1	Part 6	(A) ( AU13434 USE IF AVAILABLE)
7	-	1	Part 7	(SUB U14436 ALONG WITH U14437) ( AU12534 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
8	U11649	2	WASHER	(D)
9	11H221	4	COTTER PIN	(D) 3/8" X 2-1/2"
10	AU13553	1	PIN FASTENER	-
11	AU13046	2	LINK	(A)
12	U11651	2	Washer	(A)
13	AU13047	1	BLADE	(A)
14	14H794	2	Nut	(A) 3/4"
15	12H236	2	Lock Washer	(A) 3/4"
16	24H1183	6	Washer	(A) 25/32" X 1-3/4" X 0.105"
17	03H1766	2	BOLT	(A) 3/4" X 3"
18	U11649	2	WASHER	(D)
18	U11649	2	WASHER	-
18	U11649	2	WASHER	-
19	11H221	2	COTTER PIN	(D) 3/8" X 2-1/2"
19	11H221	2	COTTER PIN	3/8" X 2-1/2"
19	11H221	2	COTTER PIN	3/8" X 2-1/2"
21	T59452	2	SNAP RING	-
22	-	1	Part 29	(A)
..	-	1	Part 30	( BU10620 NO LONGER AVAILABLE)
..	-	1	Part 31	( AT38084 NO LONGER AVAILABLE)
20A	T59458	1	PIN FASTENER	-
20B	AU11336	1	PIN FASTENER	(SUB AU11366)
20B	AU11336	1	PIN FASTENER	-
20B	AU11336	1	PIN FASTENER	-

EJECTOR BUCKET (9405 BACKHOE) [02H05]

Нет текстового описания
