CENTER PLATFORM AND BATTERY COVER [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

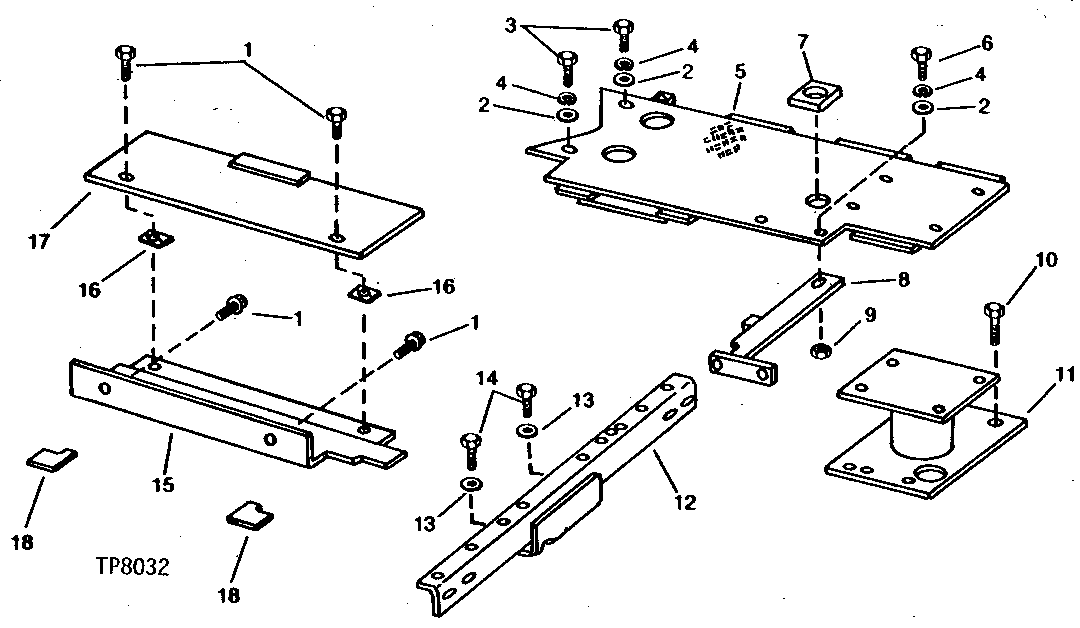

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T34037	4	Screw	-
2	24H1305	3	Washer	13/32" X 13/16" X 0.065"
3	19H2284	4	Cap Screw	3/8" X 7/8"
4	12H304	3	Lock Washer	3/8"
5	AT39739	1	PLATFORM	-
6	19H3483	1	Cap Screw	3/8" X 1-1/2" (RIGID MOUNT PLATFORM)
7	T36273	1	ISOLATOR	(WITH CAB)
8	AT33064	1	BRACE	(RIGID MOUNT PLATFORM)
9	14H812	1	NUT	3/8", (RIGID MOUNT PLATFORM)
10	19H2993	4	Cap Screw	1/2" X 1-1/2"
11	AT59086	1	SUPPORT	-
12	AT53579	1	SUPPORT	(WITHOUT CANOPY)
12	T33928	1	SUPPORT	(WITH CANOPY)
13	12H301	2	Lock Washer	1/2"
14	19H2898	2	Cap Screw	1/2" X 1-1/4"
15	AT73116	1	SUPPORT	-
16	N100035	2	Nut	-
17	AT73117	1	COVER	-
18	T76584	2	ISOLATOR	-

CENTER PLATFORM AND BATTERY COVER [02B23]
