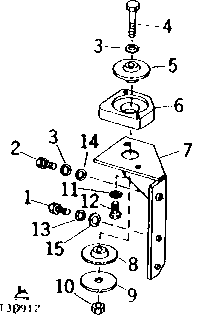

CANOPY FRONT CUSHION MOUNT SOCKET AND BRACKET [02C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1356	2	CAP SCREW	5/8" X 1-3/4"
2	19H3158	1	Cap Screw	3/4" X 2"
3	12H236	2	Lock Washer	3/4"
4	19H3167	1	Cap Screw	3/4" X 3-1/4"
5	AT33507	1	ISOLATOR	-
6	T34494	1	SOCKET	-
7	AT32987	1	BRACKET	L. FRONT, (NOT ILLUSTRATED)
7	AT48593	1	BRACKET	L. FRONT (NOT ILLUSTRATED) (SUB AT32987 AND T48191)
7	AT32986	1	BRACKET	R. FRONT
8	AT33508	1	ISOLATOR	-
9	24H1893	1	WASHER	25/32" X 3-7/8" X 0.194"
10	14H1058	1	Nut	3/4", (SUB FOR 14H400)
11	12H304	2	Lock Washer	3/8"
12	19H3239	2	Cap Screw	3/8" X 1-1/4"
13	12H294	2	Lock Washer	5/8"
14	24H1393	2	Washer	25/32" X 1-3/8" X 0.180"
15	24H1378	2	Washer	11/16" X 1-15/32" X 0.134", (LEFT FRONT BRACKET LOWER HOLE)

CANOPY FRONT CUSHION MOUNT SOCKET AND BRACKET [02C01]
