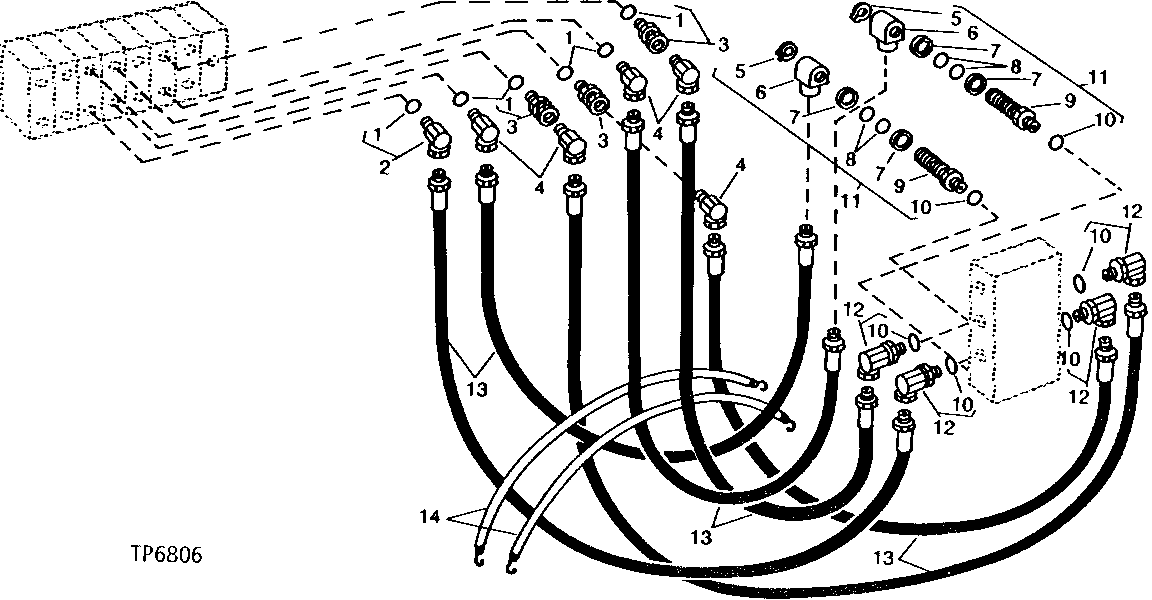

BOOM AND CROWD CIRCUIT (9500 BACKHOE) [03D08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	6	O-Ring	-
2	AU11752	3	Fitting	-
3	AU11753	3	UNION FITTING	-
4	JD172	3	TEE FITTING	-
5	-	2	Part 5	(SUB AU11849)
6	-	2	Part 6	(SUB AU11849)
7	-	4	Part 7	(SUB AU11849)
8	T59013	4	O-RING	(SUB FOR T41310)
9	-	2	Part 9	(SUB AU11849)
10	R26375	6	O-Ring	(SUB FOR U10778)
11	AU11849	1	ADAPTER FITTING	(SUB FOR AT40289)
12	AU11849	4	ADAPTER FITTING	-
13	AU40429	6	HYDRAULIC HOSE - FABRICATE	1 397 MM LONG (1/2" X 55")
14	U46039	2	WIRING HARNESS	-

BOOM AND CROWD CIRCUIT (9500 BACKHOE) [03D08]

Нет текстового описания
