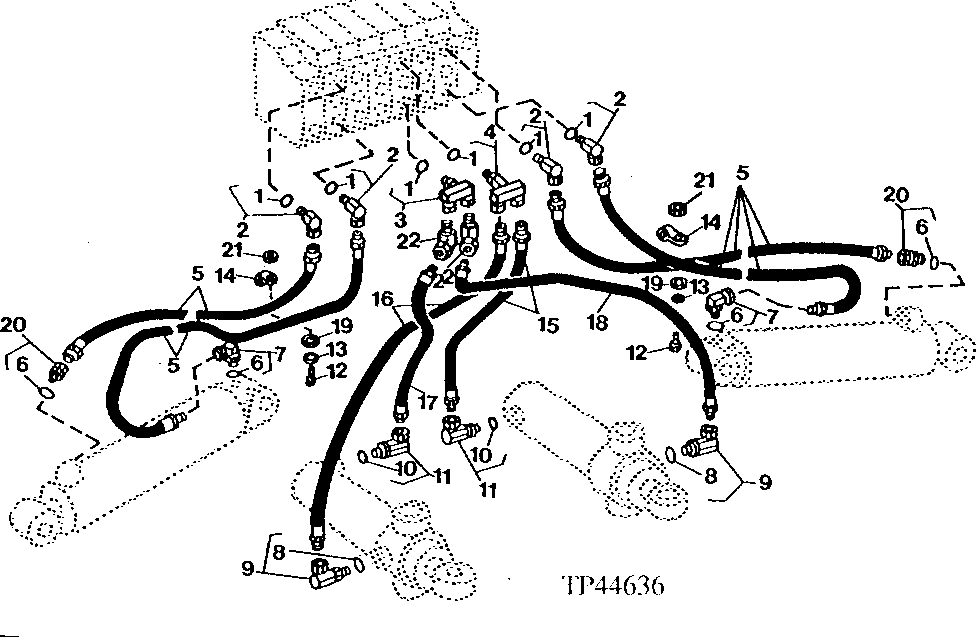

BACKHOE STABILIZER AND SWING CIRCUIT HYDRAULICS (9405 BACKHOE) [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	6	O-Ring	-
2	AW10635	4	ELBOW FITTING	-
3	AU42638	1	ADAPTER FITTING	-
4	AU11582	1	ADAPTER FITTING	-
5	AT50017	4	HYDRAULIC HOSE - FABRICATE	1 360 MM LONG (3/8" X 53.5")
6	R26375	4	O-Ring	(SUB FOR U10778)
7	AU13611	2	ELBOW FITTING	-
8	R26448	2	O-Ring	-
9	AU11669	2	ELBOW FITTING	-
10	R26375	2	O-Ring	-
11	AT36179	2	ADAPTER FITTING	-
12	19H1648	2	Cap Screw	3/8" X 3/4"
12	19H3483	2	Cap Screw	3/8" X 1-1/8"
13	12H304	4	Lock Washer	3/8"
14	T24959	4	Clamp	-
15	AU12083	1	HYDRAULIC HOSE - FABRICATE	813 MM LONG (3/8" X 26") (SUB FOR AT32809)
16	AW12255	1	HYDRAULIC HOSE	813 MM LONG (3/8" X 32")
17	AU40691	1	HYDRAULIC HOSE - FABRICATE	610 MM LONG (3/8" X 24") (SUB FOR AT36736) (SUB FOR AU12083, THIS APPLICATION)
18	AT36095	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT36737) 660 MM LONG (3/8" X 26")
19	24H1305	4	Washer	13/32" X 13/16" X 0.065"
20	AU11569	2	ADAPTER FITTING	-
21	14H812	2	NUT	3/8"
22	JD174	2	Elbow Fitting	-

BACKHOE STABILIZER AND SWING CIRCUIT HYDRAULICS (9405 BACKHOE) [02J07]
