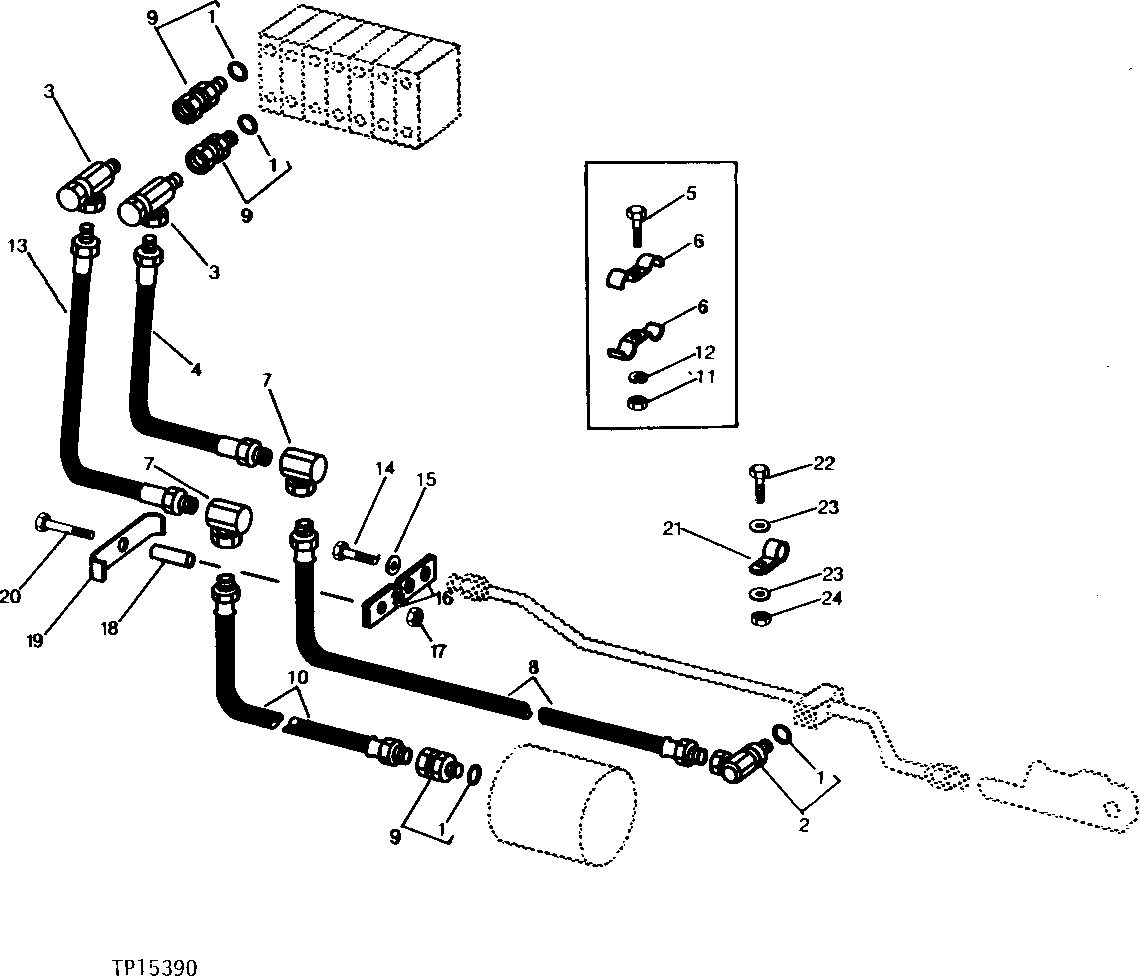

BACKHOE PRESSURE AND RETURN CIRCUITS (9405 BACKHOE) [02J08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	4	O-Ring	-
2	AU12366	1	ELBOW FITTING	-
3	AU41205	2	ELBOW FITTING	-
4	AT36774	1	HYDRAULIC HOSE - FABRICATE	3/4" X 781 MM (30-3/4") X 3/4"
5	03H2109	1	Bolt	3/8" X 3-1/4"
6	T35459	2	CLAMP	-
7	L2296CU	2	ADAPTER FITTING	-
8	AU13636	1	HYDRAULIC HOSE - FABRICATE	3/4" X 1 016 MM (40") X 3/4"
8	AU13636	1	HYDRAULIC HOSE - FABRICATE	3/4" X 1 016 MM (40") X 3/4"
8	AT74225	1	HYDRAULIC HOSE - FABRICATE	3/4" X 1 334 MM (52-1/2") X 3/4"
9	AU11654	3	FITTING	-
10	AU43892	1	HYDRAULIC HOSE - FABRICATE	3/4" X 940 MM (37") X 3/4"
11	T11234	1	Lock Nut	-
12	24H1305	1	Washer	13/32" X 13/16" X 0.065"
13	AT36775	1	HYDRAULIC HOSE - FABRICATE	3/4" X 845 MM (33-1/4") X 3/4"
14	19H1916	2	Cap Screw	5/8" X 1"
15	24H1368	2	Washer	21/32" X 1-5/16" X 0.090"
16	T66652	1	STRAP	-
17	BP12214	1	Lock Nut	-
18	28H1600	1	Spacer	1/2" X 1"
19	U44385	1	CLAMP	-
20	19H1820	1	Cap Screw	1/2" X 3"
21	T43361	1	Clip	-
22	19H3239	1	Cap Screw	3/8" X 1-1/4"
23	24M7096	2	Washer	0.413" X 0.709" X 0.063"
24	T11234	1	Lock Nut	-

BACKHOE PRESSURE AND RETURN CIRCUITS (9405 BACKHOE) [02J08]

Нет текстового описания
