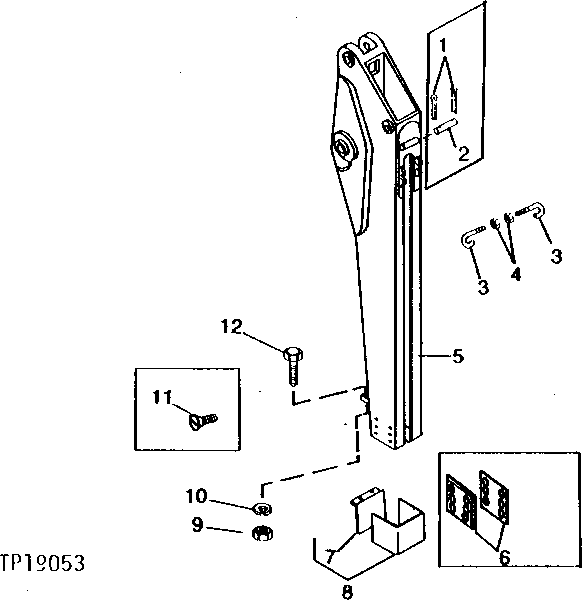

BACKHOE EXTENDIBLE DIPPERSTICK HOUSING (9405 BACKHOE) [02I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T51852	2	CLIP	-
2	T51851	1	PIN FASTENER	-
3	T68816	2	GUIDE	-
4	14H1039	2	Nut	5/8"
5	AT50182	1	HOUSING	5" X 5", (SUB AT74260 AND T72858)
5	AT74260	1	HOUSING	5" X 5"
5	AT71380	1	DIPPERSTICK	5" X 7", (SUB AT82792 AND T81343)
5	AT82792	1	DIPPERSTICK	-
6	T51846	2	PLATE	(SUB T72858)
7	-	1	Part 10	(SUB AT50184)
7	-	1	Part 12	(SUB AT82793)
7	-	1	Part 11	(SUB AT71382)
8	AT50184	1	LOCKING COLLAR	5" X 5"
8	AT71382	1	HOUSING	5" X 7"
8	AT82793	1	LOCKING COLLAR	-
9	14H1040	2	Nut	1/2"
10	12H301	2	Lock Washer	1/2"
11	T51847	12	SCREW	-
12	19H1820	2	Cap Screw	1/2" X 3"

BACKHOE EXTENDIBLE DIPPERSTICK HOUSING (9405 BACKHOE) [02I01]

Нет текстового описания
