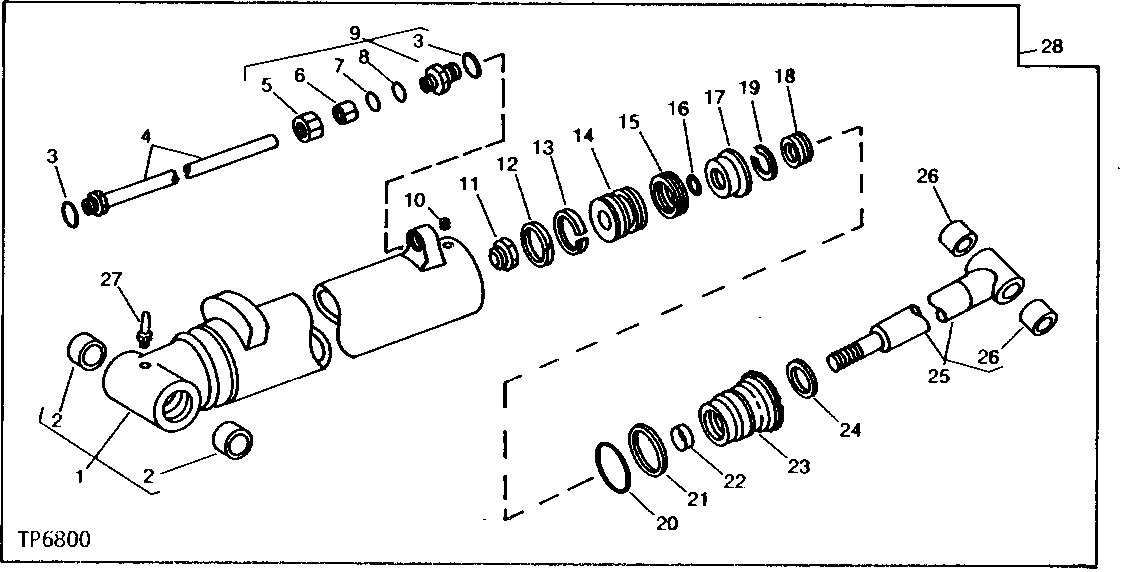

BACKHOE BOOM CYLINDER (9500 BACKHOE) [03C15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT32998	1	HYDRAULIC CYLINDER BARREL	(SUB AR90448, AU13294 AND JD184)
2	U10688	2	BUSHING	-
3	R26906	2	O-Ring	-
4	AT33002	1	LINE	-
5	U42975	1	FITTING	-
6	U42976	1	SLEEVE	-
7	U42978	1	BACK-UP RING	-
8	R394R	1	O-Ring	-
9	AU42560	1	FITTING	-
10	22H842	1	SET SCREW	1/4" X 5/16"
11	U10750	1	LOCK NUT	-
12	U45231	1	PISTON RING	-
13	U17225	1	WEAR RING	(A)
14	T33663	1	PISTON	-
15	T37379	1	PACKING	(A) (SUB FOR R72828)
16	U10289	1	O-Ring	(A)
17	U17346	1	PISTON	-
18	R76790	1	PACKING	(A) (SUB FOR T35851)
19	W11229	1	RING	-
20	P46765	1	O-RING	-
21	R79001	1	Back-Up Ring	(SUB FOR T42552, THIS APPLICATION)
22	U42716	1	WEAR RING	(A)
23	R80944	1	GUIDE	(SUB FOR T57009)
24	U11022	1	SEAL	(A)
25	AT33000	1	ROD	-
26	U14111	2	BUSHING	-
27	JD7782	1	Lubrication Fitting	-
28	AT32997	1	CYLINDER	-
..	AR105355	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT55691 AND AR99791)
