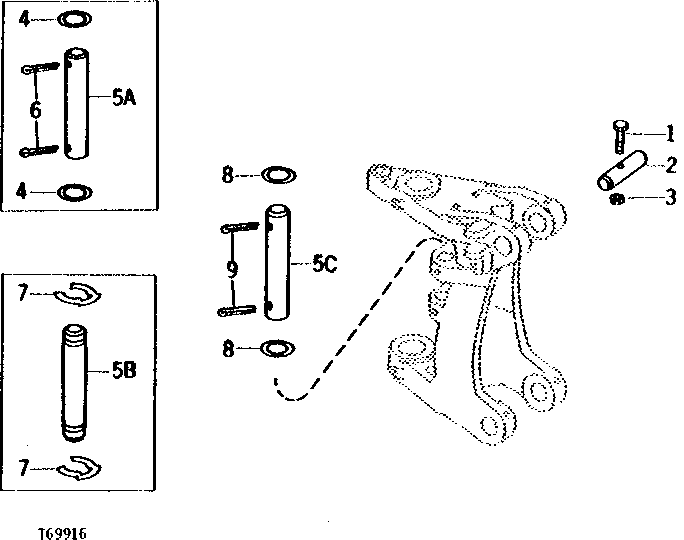

BACKHOE BOOM AND SWING CYLINDER PINS (9405 BACKHOE) [02J04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3544	1	Cap Screw	1/2" X 4-1/2"
2	U16051	1	PIN	-
3	BP12214	1	Lock Nut	-
4	U11649	4	WASHER	(A)
6	11H221	4	COTTER PIN	(A) 3/8" X 2-1/2"
7	T59452	4	SNAP RING	(A) (D)
8	U11649	4	WASHER	(D)
8	U11649	4	WASHER	-
9	11H221	4	COTTER PIN	(D) 3/8" X 2-1/2"
9	11H221	4	COTTER PIN	-
5A	T37598	2	PIN	(A)
5B	T59453	2	GROOVE PIN	(A) (D) SUB T37598, (2) U11649 AND (2) 11H221 THIS APPLICATION)
5C	T37598	2	PIN	(D)
5C	T37598	2	PIN	-

BACKHOE BOOM AND SWING CYLINDER PINS (9405 BACKHOE) [02J04]

Нет текстового описания
