Pilot Control Valve Components, Boom Swing, Blade

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9214705	1	Hydr./Pilot Control Valve	Boom Swing Auxiliary, SUB FOR 4607487
5	4319299	2	Spacer	-
6	4203411	6	Shim	0.1 mm (0.004 in)
7	4474214	2	Compression Spring	-
8	4682361	2	Guide	-
10	9214706	2	Piston	-
15	2048256	1	Base	-
16	4480261	2	Bushing	-
19	19M8505	2	Screw	M6 X 25, SUB FOR J780625
24	4474217	1	Pin	-
25	4209728	1	Set Screw	-
30	2048374	1	Boot	-
36	4609781	1	Cam	-
37	-	1	Part 18	NSEP
39	4614339	2	Spring	-
10A	3095375	1	Bushing	-
10B	4447050	1	Seal	-
10C	4306888	1	O-Ring	SUB FOR 4269615
10D	9758896	1	Piston	-
37A	-	1	Part 19	NLA
37B	-	2	Part 20	NLA

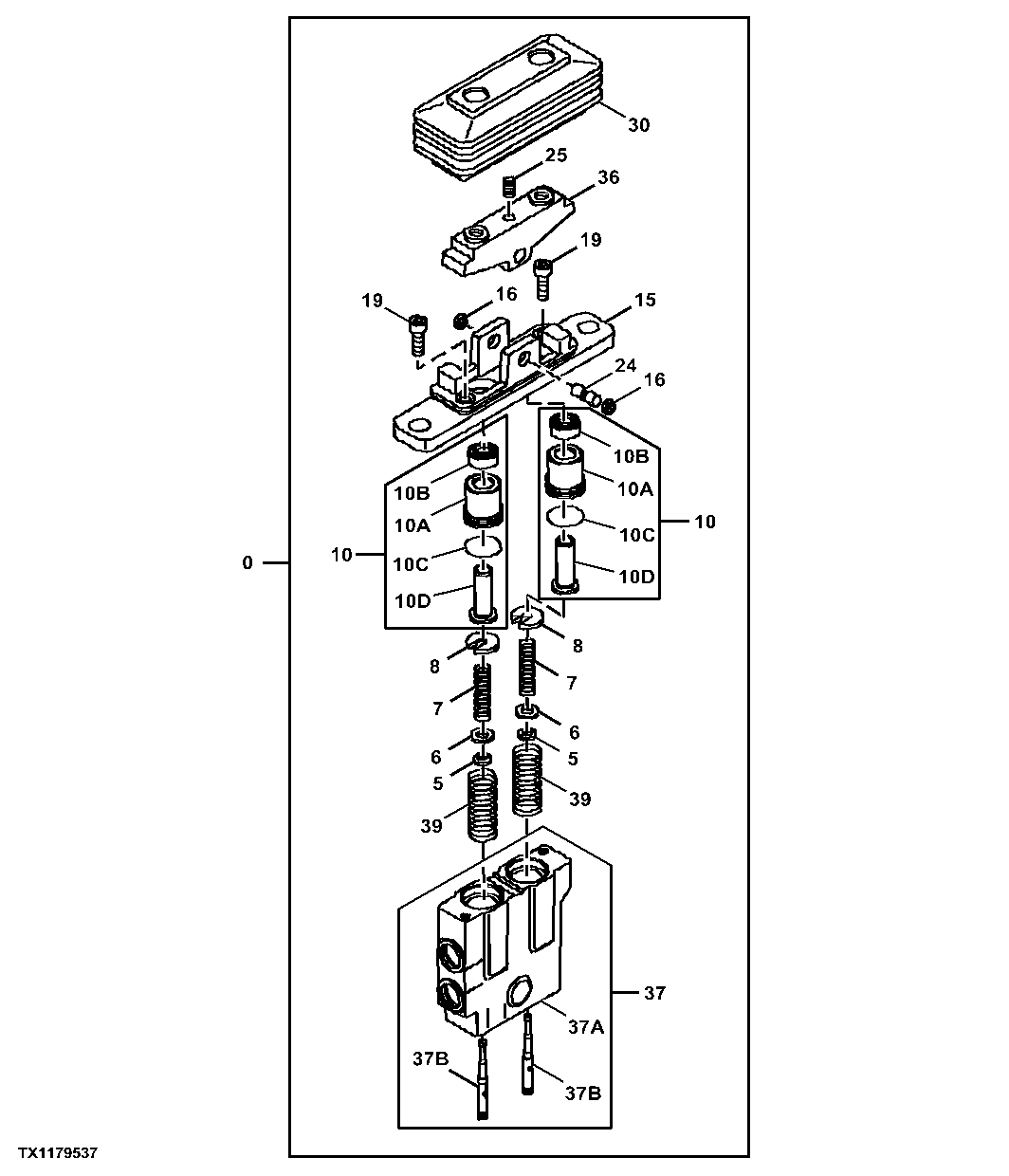

Pilot Control Valve Components, Boom Swing, Blade
