SHIFT LINKAGE FOR S.C.V. (POPPET VALVE TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7222	2	Bolt	M6 X 20
2	03M7186	2	Bolt	M8 X 30
3	L38166	4	Knob	-
4	R52862	4	Spring Washer	-
5	L55499	4	Bolt	-
6	L56925	1	Grip	-
7	L56926	1	Grip	-
8	L42214	1	Spacer	-
9	24M7088	2	Washer	6.600 X 12 X 1.600 mm
10	14M7272	2	Nut	M6
11	L61668	1	Guide	(SUB FOR L42213)
12	AL41694	1	Lever	-
13	T40187	1	Snap Ring	-
14	L58252	1	Strap	-
15	24H1290	1	Washer	21/64" X 3/4" X 0.035"
16	19M7407	2	Cap Screw	M8 X 25
17	08H4707	1	Cap Screw	3/8" X 6-3/4"
18	AL64589	2	Link	-
19	L64142	2	Lever	(SUB FOR AL64592)
20	34M7028	2	Spring Pin	4 X 22 mm
21	R72653	1	Snap Ring	-
22	L39754	2	Washer	-
23	14M7307	2	Lock Nut	M8
24	19H3458	2	Cap Screw	9/16" X 8-3/4"
25	AL29866	1	Bracket	-
26	19H2545	3	CAP SCREW	3/8" X 1-3/8"
27	14H1076	1	Nut	3/8", HS SAE 8
28	14M7347	2	Nut	M8
29	24M7055	2	Washer	8.400 X 16 X 1.600 mm
30	L58212	1	Bracket	-
31	L58213	1	Angle	-
32	AL41693	1	Lever	-
33	AL41696	2	Link	(ORDER AL64589, L64142, L39754, 14M7307, 19M7407, (2) 24H1290)
34	AL41697	2	Arm	(ORDER L64142, AL64589, L39754, 14M7307, 19M7407, (2) 24H1290)

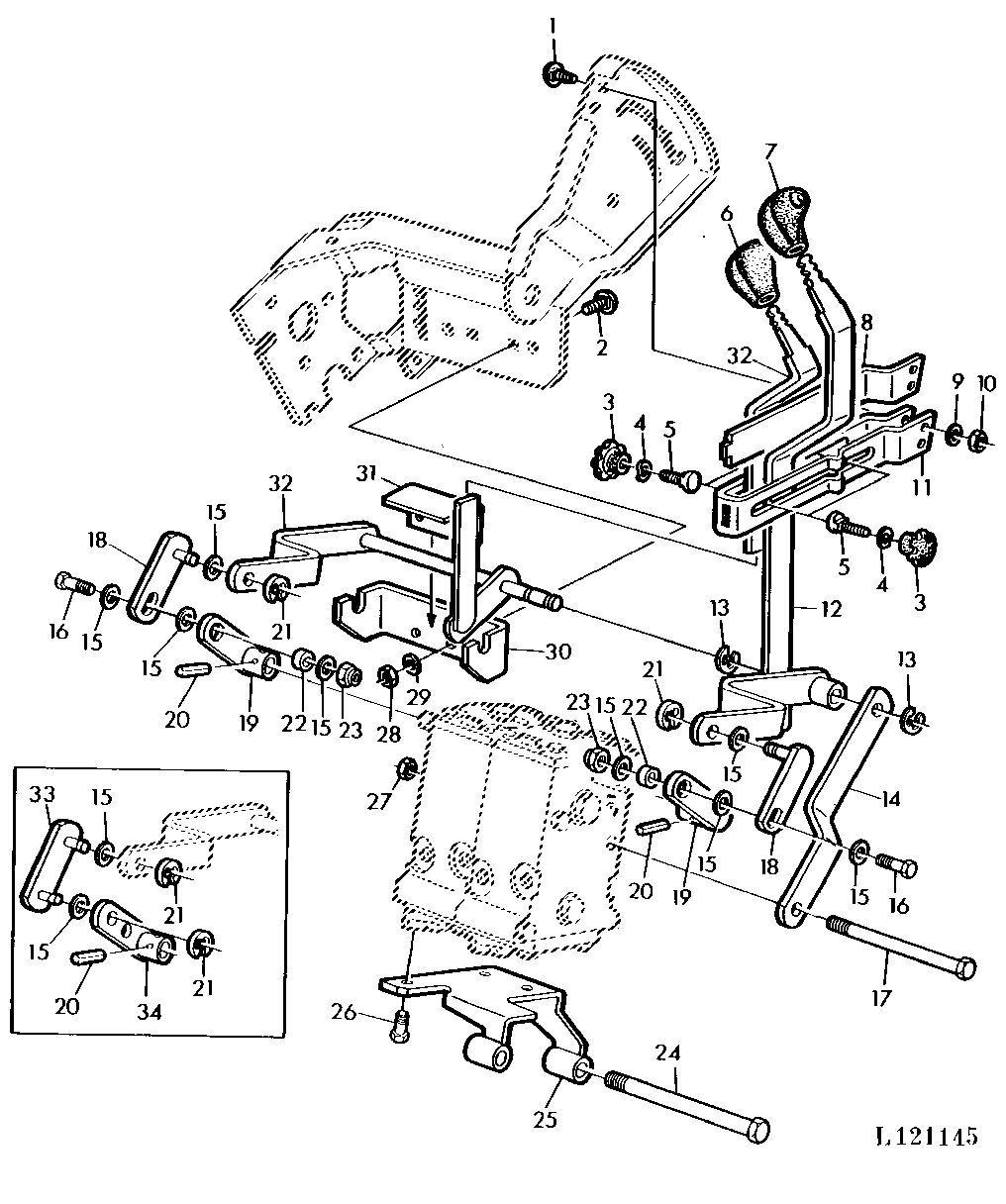

SHIFT LINKAGE FOR S.C.V. (POPPET VALVE TYPE)

Нет текстового описания
