Открытый узел

HOOD, GRILLE AND SUPPORTS

HOOD, GRILLE AND SUPPORTS

HOOD, GRILLE AND SUPPORTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

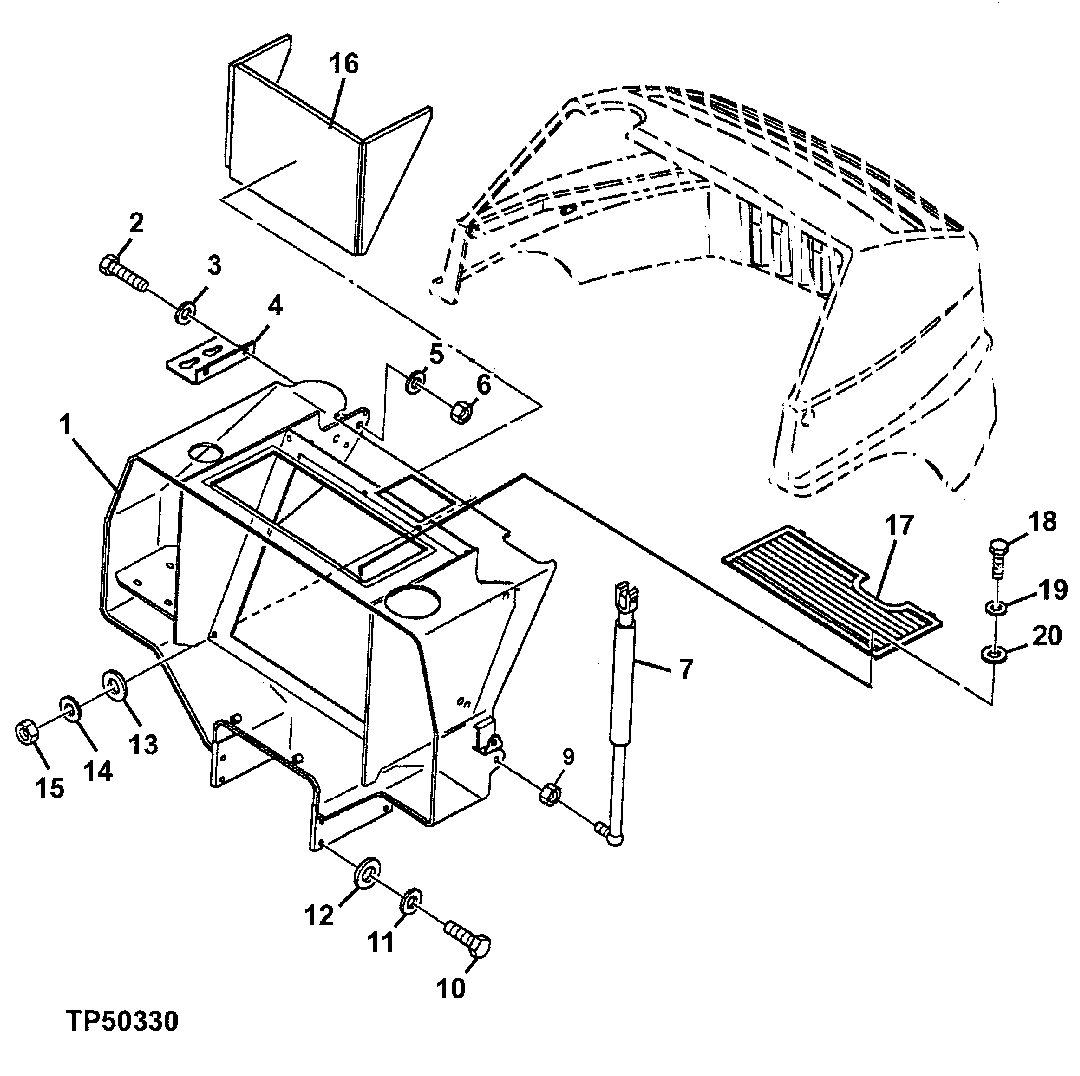

HOOD, GRILLE AND SUPPORTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT261999	1	Support	-
2	19M7168	2	Cap Screw	M10 X 30
3	24M7028	4	Washer	10.500 X 20 X 2 mm
4	AT219422	1	Bracket	-
5	12M7117	2	Washer	10.200 X 20 X 1.100 mm, (SUB FOR AT218444)
6	14M7274	2	Nut	M10
7	AT261907	2	Gas Operated Cylinder	-
9	14M7274	2	Nut	M10
10	19M7496	4	Cap Screw	M12 X 45
11	12H301	4	Lock Washer	1/2"
12	24H1272	8	Washer	9/16" X 1-1/4" X 1/4"
13	24M7213	4	Washer	10.500 X 25 X 4 mm
14	12M7117	4	Washer	10.200 X 20 X 1.100 mm, (SUB FOR AT218444)
15	14M7274	4	Nut	M10
16	AT262012	1	Barrier	-
17	AT262007	1	Grille	-
18	19M7288	2	Cap Screw	M8 X 30
19	12M7056	2	Lock Washer	8 mm
20	24M7055	2	Washer	8.400 X 16 X 1.600 mm
