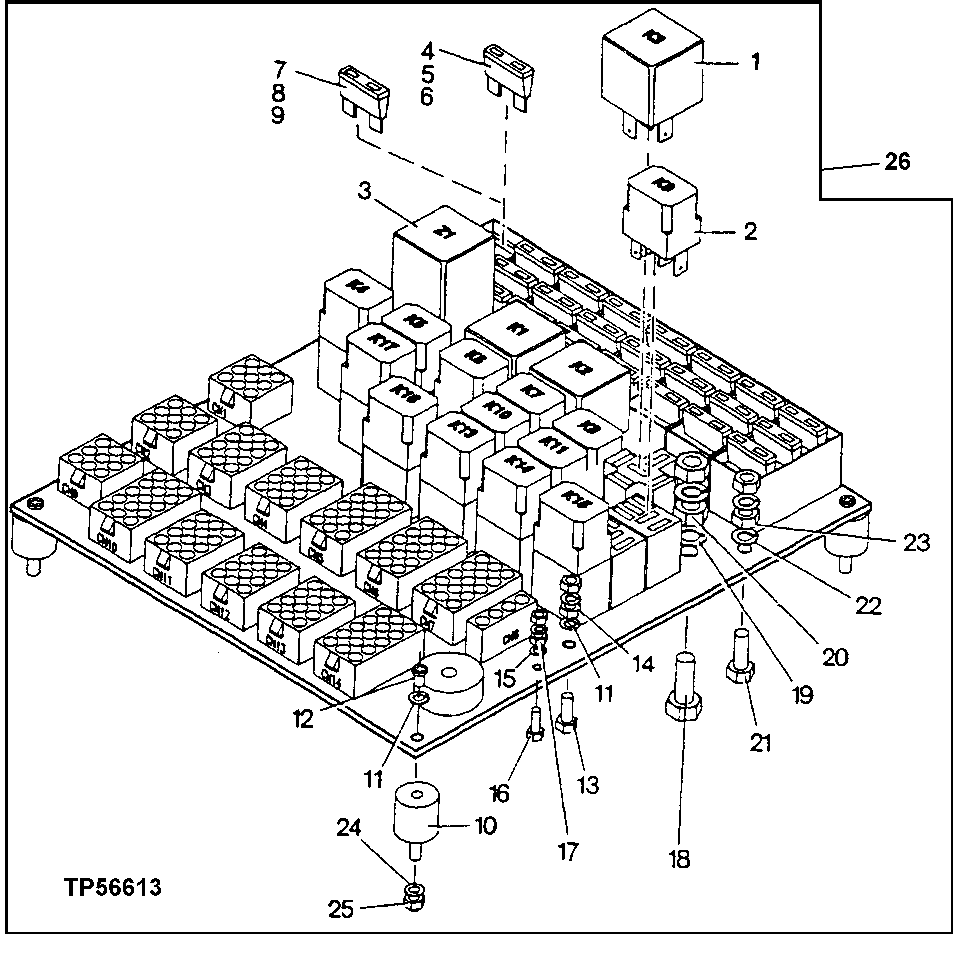

Fuse Panel And Circuit Board

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT218580	2	Relay	Fuel Shutoff, High Speed Disconnect
2	AT218609	14	Relay	NEUTRAL START, BACK-UP ALARM, MONITOR POWER, A/C CONDENSER CLUTCH, BOOM HEIGHT KICKOUT, RETURN-TO-DIG, PARK BRAKE, PARK BRAKE PRESSURE SWITCH, FORWARD, REVERSE, RIGHT TURN, LEFT TURN, START RELEASE, HYDRAULIC OIL OVERHEAT.
3	AT219455	1	Relay	Four Way Flasher
4	57M7124	5	Fuse	-
5	99M7064	8	Fuse	-
6	99M7065	3	Fuse	-
7	57M7121	2	Fuse	-
8	99M7069	2	Fuse	-
9	57M7146	1	Fuse	-
10	AT219271	6	Isolator	-
10	AT219271	7	Isolator	-
11	24M7117	2	Washer	4.300 X 9 X 0.800 mm
12	19M8078	5	Cap Screw	M4 X 16
13	AT219464	1	Screw	-
14	14M7139	2	Nut	M4
15	24H1914	2	Washer	1/8" X 5/16" X 0.032"
16	21M7256	1	Screw	M3 X 20
17	14M7030	2	Nut	M3
18	19M7017	2	Cap Screw	M8 X 30
19	24M7088	2	Washer	6.600 X 12 X 1.600 mm
20	14M7272	2	Nut	M6
21	19M7373	1	Cap Screw	M5 X 20, (SUB FOR AT218425)
22	24M7027	2	Washer	5.300 X 10 X 1 mm
23	14M7297	2	Nut	M5
24	24M7117	5	Washer	4.300 X 9 X 0.800 mm
25	14M7139	5	Nut	M4
26	AT310991	1	Printed Circuit	SUB FOR AT261239
