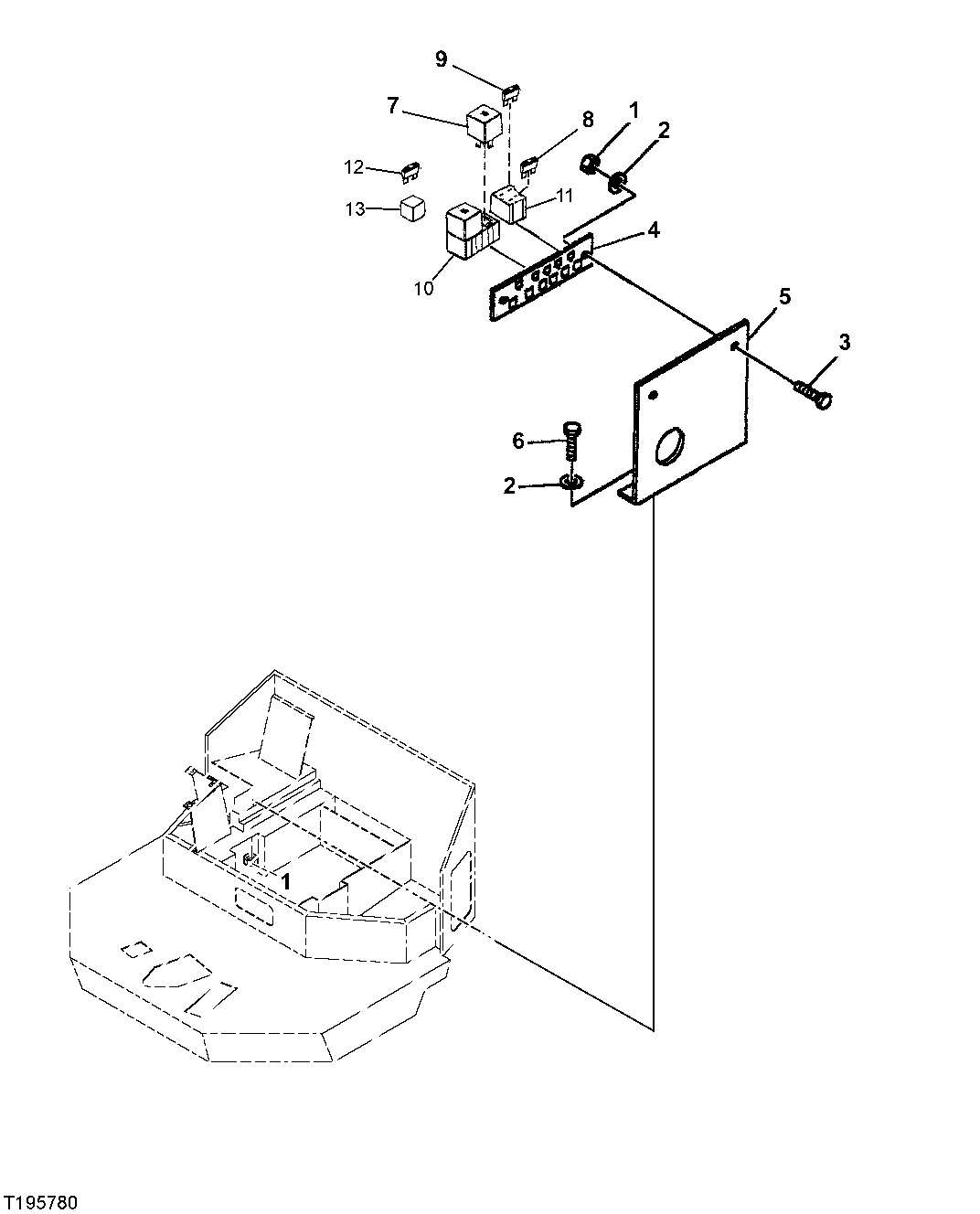

FUSE AND RELAY PANEL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7272	4	Nut	M6
2	24M7088	4	Washer	6.600 X 12 X 1.600 mm
3	19M7660	2	Screw	M8 X 20
4	AT187629	1	Holder	-
5	AT187628	1	Support	-
6	19M7660	2	Screw	M8 X 20
7	AT190745	1	Relay	12 VOLT 70 AMP, Starter
7	AT190745	1	Relay	12 VOLT 70 AMP, Air Conditioning Condenser Fan
8	AT190971	1	Fuse	50 AMP, Starter
9	AT195742	1	Fuse	30 AMP, Air Conditioning Condenser Fan
10	AT190746	2	Holder	70 AMP, Relay
10	T206621	2	Elec. Connector Terminal	Small Terminal
10	T187895	2	Elec. Connector Terminal	Large Terminal
11	AT196519	1	Bracket	50 AMP FUSE, Fuse Holder To Air Heater
11	AT196520	1	Bracket	50 AMP, Fuse Cover
11	AT196521	2	Pin	50 AMP, Fuse Terminal
12	57M7329	1	Fuse	-
13	T206744	2	Fuse Holder	1 AMP
13	T206766	2	Elec. Connector Terminal	1 AMP, Fuse
14	AT317130	1	Relay	(NOT ILLUSTRATED) (ENGINE AIR PREHEAT)
