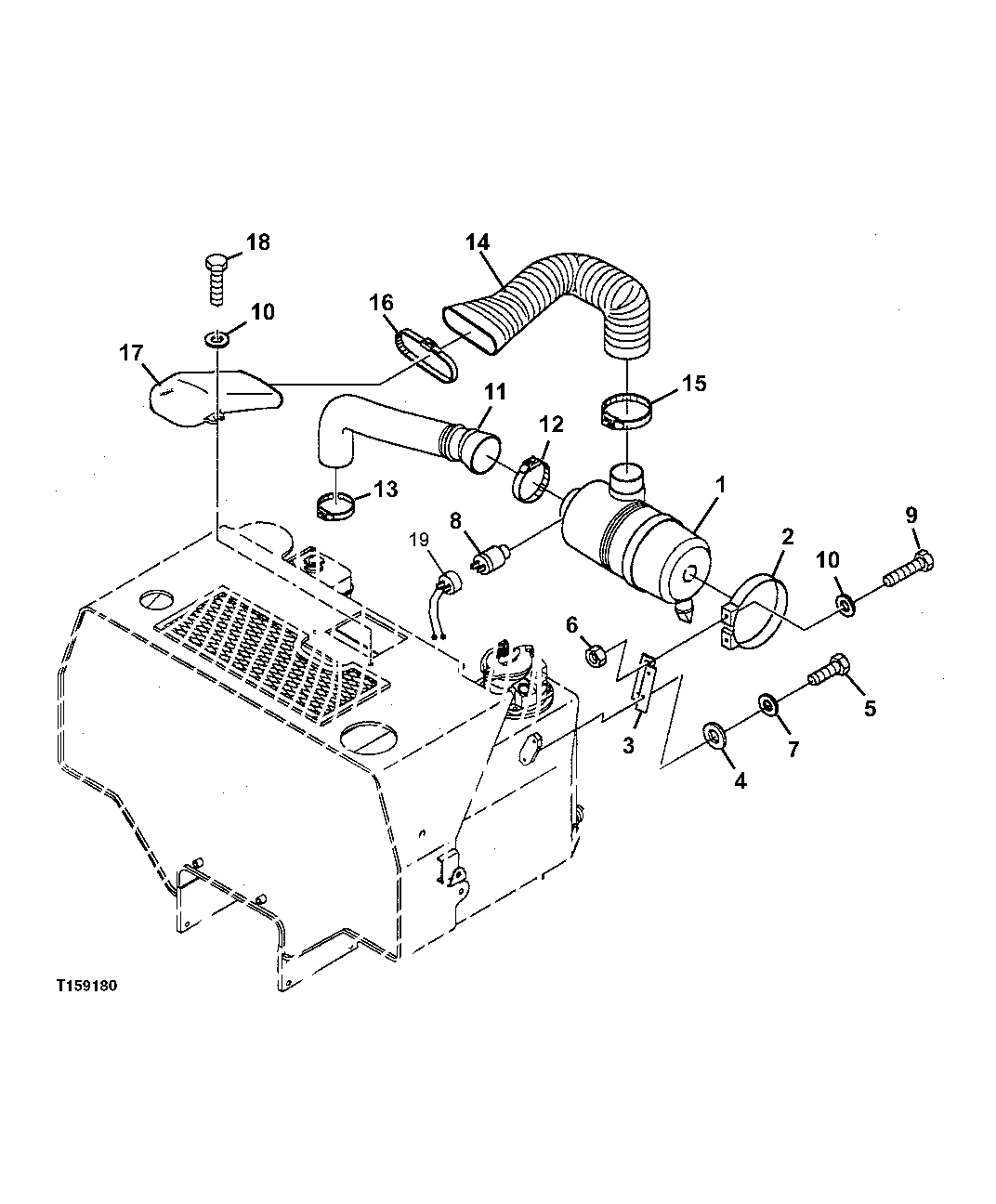

AIR CLEANER, AIR CLEANER HOSES AND AIR FILTER ELEMENTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT199030	1	Air Cleaner	-
1	-	1	Part 1	( AT261908 NLA), (SUB AT199030)
2	AT308734	1	Bracket	(SUB FOR AT261909 OR AT199031)
3	AT199032	1	Bracket	(SUB FOR AT262014)
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm
5	19M7407	2	Cap Screw	M8 X 25
6	14M7166	2	Lock Nut	M8
7	12M7056	4	Lock Washer	8 mm
8	AT199033	1	Indicator	SUB FOR AT218561
8	LW6001790	1	Electrical Connector Assy	-
8	LW602329108	2	Elec. Connector Terminal	-
8	57M7400	2	Elec. Connector Seal	-
9	19M8008	2	Cap Screw	M8 X 35
9	19M7407	2	Cap Screw	M8 X 25
10	24M7207	2	Washer	8.400 X 24 X 2 mm
10	24M7055	4	Washer	8.400 X 16 X 1.600 mm
11	AT199035	1	Hydraulic Hose	(SUB FOR AT261899)
12	AT261830	1	Clamp	-
13	AT261796	1	Clamp	-
14	AT261900	1	Hose	-
15	AL112933	1	Clamp	-
16	TY22472	1	Clamp	-
17	-	1	Part 23	( AT262011 NLA)
18	19M7288	2	Cap Screw	M8 X 30
19	-	1	Part 25	( AT199034 NLA), (SUB AT309081)

AIR CLEANER, AIR CLEANER HOSES AND AIR FILTER ELEMENTS
