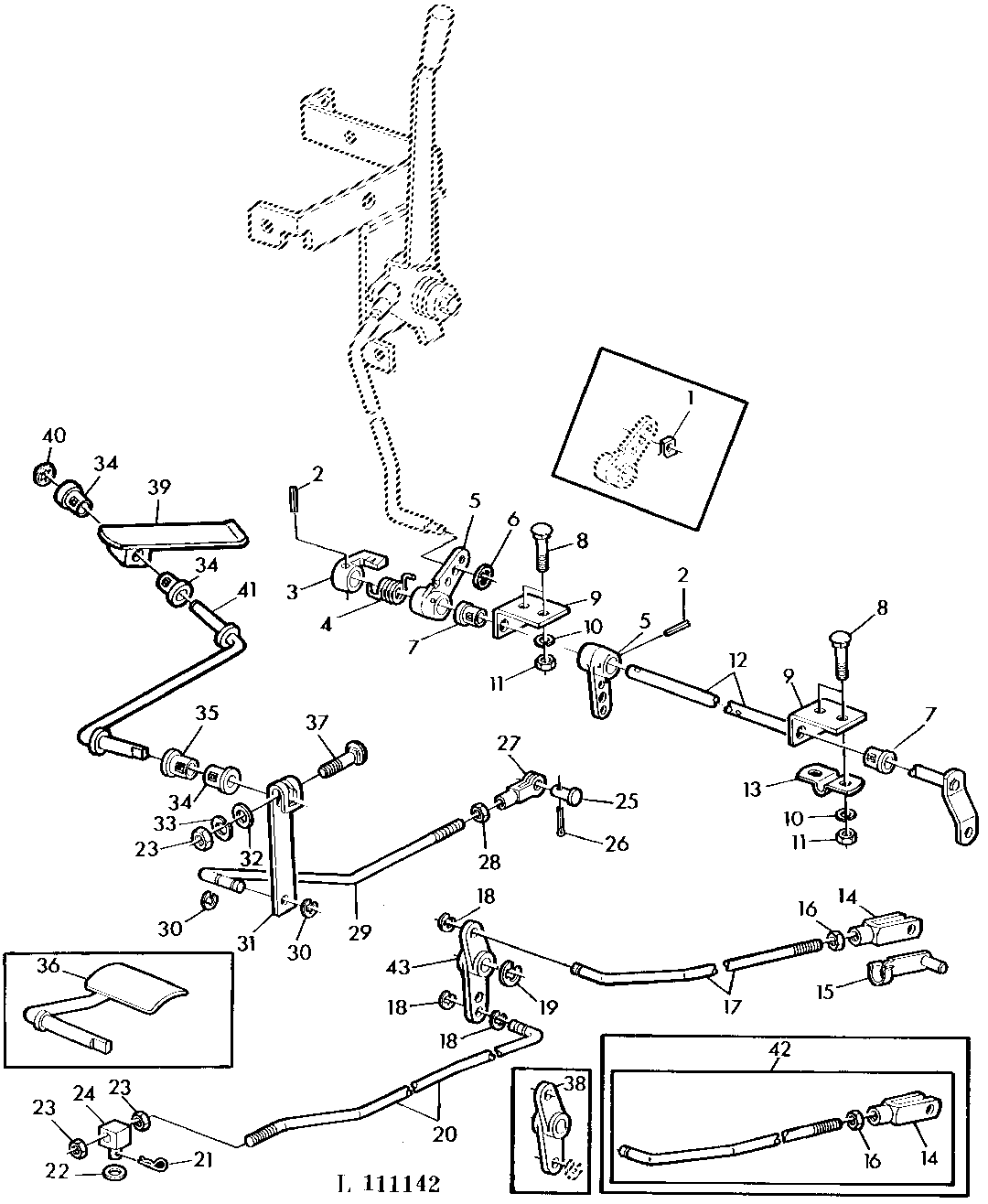

SPEED CONTROL LINKAGE (WITH SG2 CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L33681	2	Clamp	-
2	34H394	2	Spring Pin	3/16" X 15/16", 3/16"X15/16"
3	R58511	1	Arm	-
4	R58512	1	Spring	-
5	R58509	2	Lever	-
6	L41366	1	Push Nut	-
7	R41076	2	Grommet	-
8	03H2070	4	Bolt	3/8" X 1-1/8", 3/8"X1-1/8"
9	R66807	2	Bracket	-
10	12H304	4	Lock Washer	3/8", 3/8"
11	14H812	4	NUT	3/8", 3/8"
12	AR88520	1	Shaft	-
13	L41053	1	Strap	(SUB FOR L38006)
14	54M4420	1	Yoke	-
15	45M7065	1	Spring Locking Pin	-
16	14M7273	1	Nut	M8, M8
17	L38079	1	Rod	NLA
18	R72653	3	Snap Ring	(SUB FOR M2396T)
19	R26871	1	Snap Ring	-
20	R68009	1	Rod	-
21	11H231	1	COTTER PIN	1/16" X 1", 1/16"X1"
22	24H1286	1	Washer	9/32" X 1/2" X 1/16", 9/32"X1/2"X.060"
23	14H850	3	NUT	1/4", 1/4"
24	T22242	1	Swivel	(SUB FOR T48835)
25	R662R	1	PIN FASTENER	-
26	11H233	1	COTTER PIN	3/32" X 1/2", 3/32"X1/2"
27	M3742T	1	Yoke	-
28	14H649	1	Nut	1/4", 1/4"
29	R68140	1	Rod	-
30	R27507	2	Snap Ring	-
31	R58507	1	Lever	-
32	24H1287	1	Washer	9/32" X 5/8" X 0.065", 9/32"X5/8"
33	12H302	1	Lock Washer	1/4", 1/4"
34	R34811	3	GROMMET	(SUB FOR R52646)
35	R67575	1	Washer	-
36	AR92122	1	Pedal	(ORDER AL39991, AL39992, AL39993, (2) R34811)
37	03H1810	1	Bolt	1/4" X 1-1/2", 1/4"X1-1/2"
38	R68008	1	Lever	(ORDER L41921)
39	AL39993	1	Plate	-
40	AL39992	1	Lock Washer	-
41	AL39991	1	Rod	-
42	AL41327	1	Rod	(ORDER L38079, 54M4420, 14M7273)
43	L41921	1	Lever	-

SPEED CONTROL LINKAGE (WITH SG2 CAB)
