Открытый узел

SG2 CAB-FRAME

SG2 CAB-FRAME

SG2 CAB-FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SG2 CAB-FRAME

Нет текстового описания

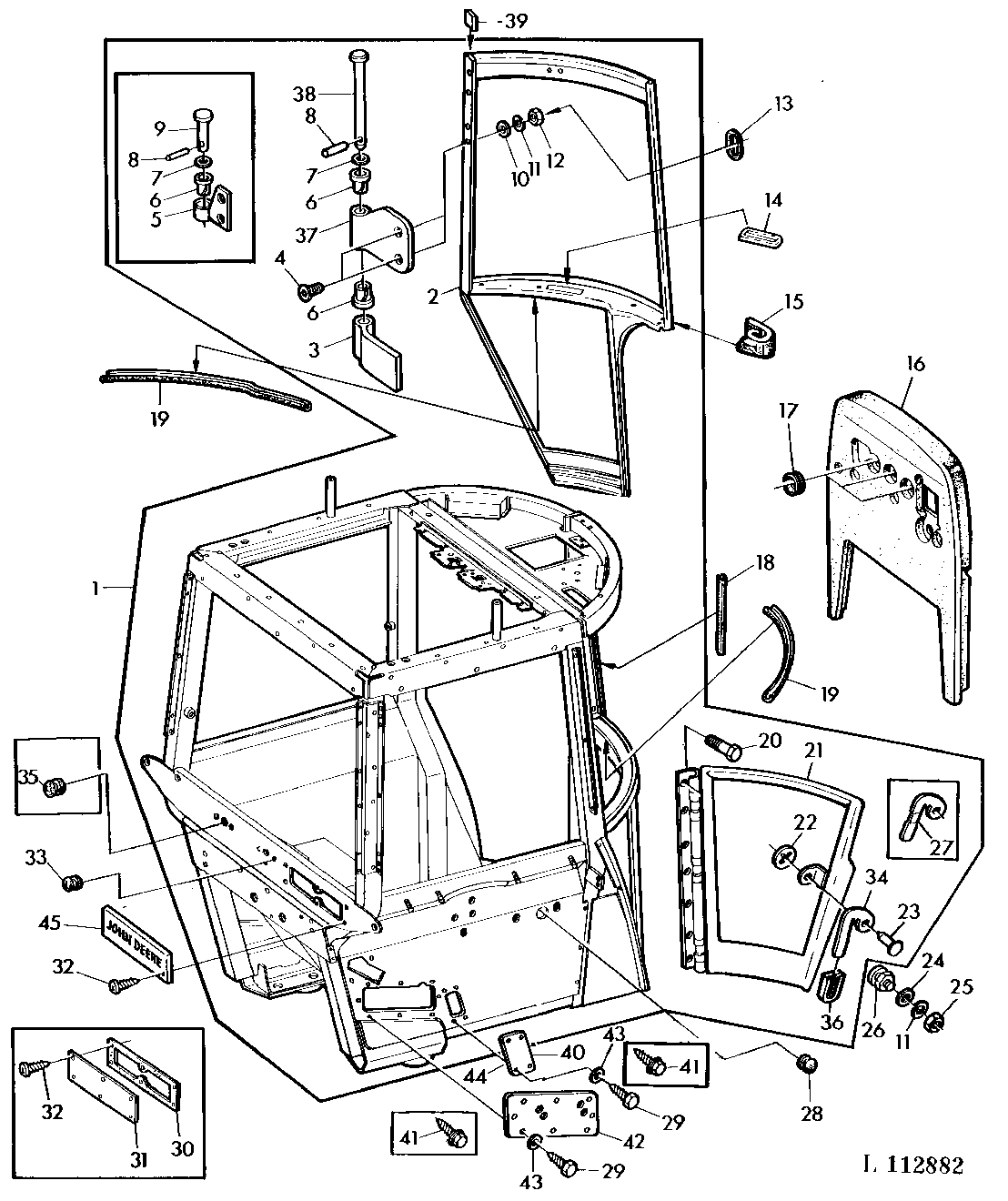

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CG20558	1	Frame	(ORDER CG20651, AL38845, AL38846, (2) L40872, AL67848)
1	AL56557	1	Frame	(WITH LOW PROFILE CAB) (ORDER W/ AL67848)
1	CG20651	1	Cab	(ORDER W/ AL67848)
2	AR103010	1	Door	(ORDER AL118343)
3	L40393	2	Hinge	(SUB FOR AR77445)
4	L40409	4	Screw	(ORDER 19M8361, 14M7273)
4	19M8361	4	Screw	M8 X 25
5	AR89198	2	Hinge	-
6	R65570	1	Bushing	-
7	24H1302	2	Washer	13/32" X 11/16" X 0.035", 13/32"X11/16"X.036"
8	25M7022	2	Groove Pin	3 X 12 mm, 3X12MM
9	L38505	2	Pin Fastener	-
10	L40688	4	Washer	(SUB FOR 24M7024 APPL)
11	12M7056	5	Lock Washer	8 mm
12	14H785	4	Nut	5/16", 5/16"
12	14M7273	4	Nut	M8
13	R68461	2	Plug	-
14	L55208	1	Grommet	(SUB FOR R20759)
15	L37980	1	Guard	-
16	AR97883	1	Insulator	(ORDER AL62769, (2) 16M7100)
17	L38053	3	Grommet	-
18	AR93828	1	Isolator	-
19	L38587	2	Molding	-
20	37M7063	7	Screw	4.2X9.5MM, (SUB FOR R52708 APPL)
21	AR103009	1	Door	(SUB FOR AR80764)
22	R70235	1	Push Nut	-
23	16M7092	1	Rivet	8 X 12 mm, 8X12MM, (SUB FOR 16H1071 APPL)
24	24M7298	1	Washer	8.400 X 25 X 2 mm, 8.4X25X2MM
25	14H611	1	Nut	5/16", 5/16"
26	R77019	1	Screw	(SUB FOR R52948)
27	R52942	1	Latch	(ORDER L57021, L55210)
28	L41256	1	Plug	(SUB FOR R52233)
29	37M7109	12	Screw	6.3X16MM
30	R50470	1	Gasket	-
31	R50469	1	Cover	-
32	37M7116	1	Screw	M8 X 20, M8X20, (SUB FOR 37H27 APPL)
33	L31349	3	Plug	-
34	L57021	1	Latch	-
35	L39642	1	Plug	-
36	L55210	1	Grip	-
37	L40391	2	Hinge	-
38	L40286	2	Pin Fastener	-
39	-	1	Part 43	(ORDER R28123)
39	R28123	1	Pad	LGTH= 1956MM (77"), KIT
40	L40522	1	Cover	-
40	L42020	1	Cover	-
41	37M7076	12	Screw	6.3X16MM, (ORDER 37M7109, 24M7251)
42	L39277	1	Cover	-
43	24M7251	12	Washer	6.400 X 18 X 1.600 mm, 6.4X18MM
44	L42019	1	Gasket	-
45	L55207	1	Cover	-
