Открытый узел

REAR FIXED SIDE SWING WINDOW

REAR FIXED SIDE SWING WINDOW

REAR FIXED SIDE SWING WINDOW

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

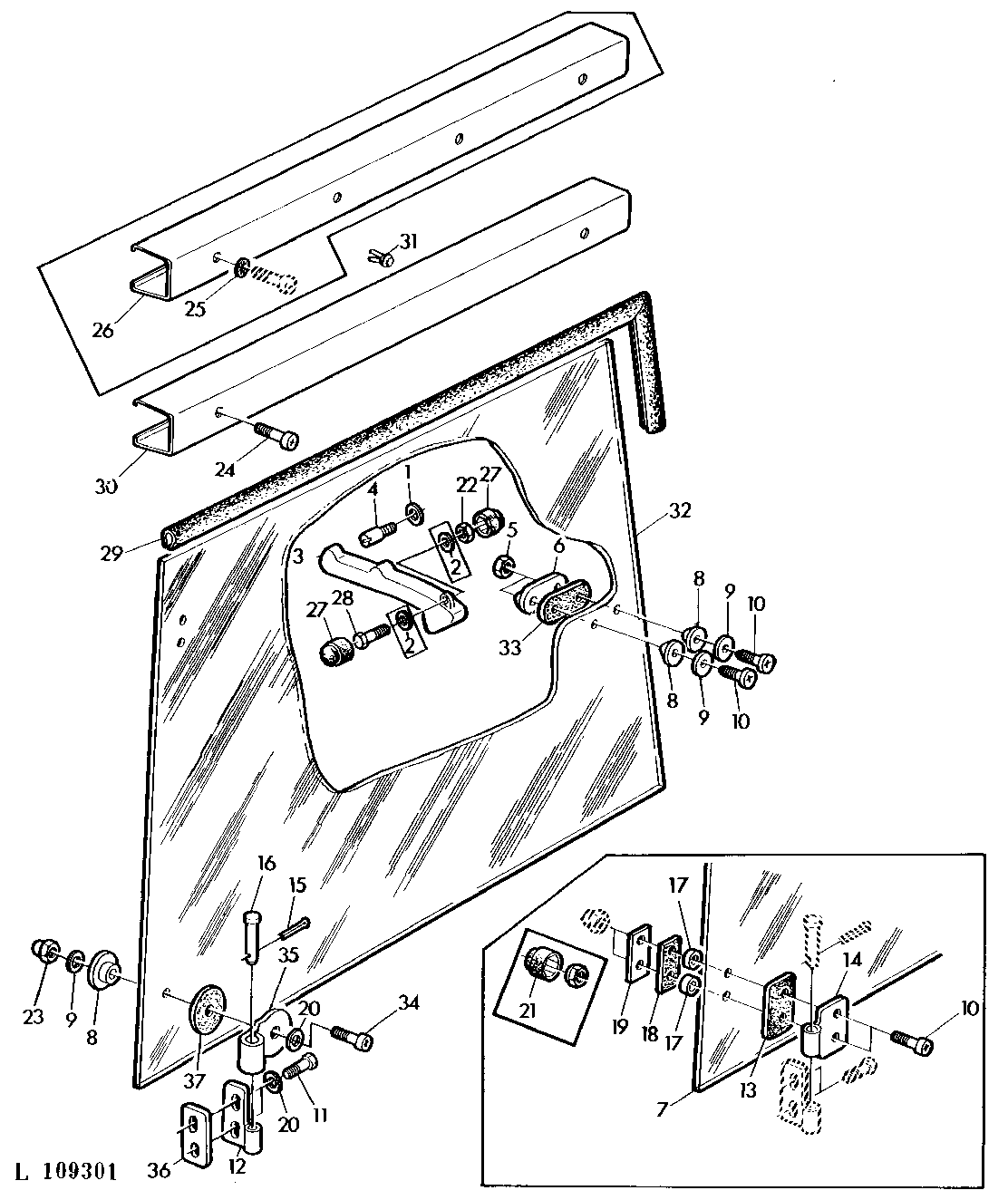

REAR FIXED SIDE SWING WINDOW

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L39418	2	Lock Washer	-
2	24M7055	4	Washer	8.400 X 16 X 1.600 mm, 8.4MM
3	L38164	1	Latch	LH
3	L38163	1	Latch	RH
4	L38167	2	Stud	-
5	14M7272	4	Nut	M6, M6
6	L38165	2	Footrest	-
7	L38309	2	Windowpane	(TINTED) (ORDER L55040, AL38327, (2) 21M7310, (2) L55162, (2) L55163, (2) L41882, (2) 24M7251)
7	L39153	2	Windowpane	(TINTED) (WITH SNOW CHAIN FENDERS) (ORDER L55038, AL38328, (2) 21M7310, (2) L55162, (2) L55163, (2) L41882, (2) 24M7251)
7	L39246	2	Windowpane	(CLEAR) (ORDER L55039, AL38327, (2) 21M7310, (2) L55162, (2) L55163, (2) L41882, (2) 24M7251)
7	L39289	2	Windowpane	(CLEAR) (WITH SNOW CHAIN FENDERS) (ORDER L55037, AL38328, (2) 21M7310, (2) L55162, (2) L55163, (2) L41882, (2) 24M7251)
8	L55163	8	Washer	(SUB FOR L37973)
9	L37975	8	Lock Washer	-
10	21M7296	1	Screw	M6 X 20, M6X20
11	19M7560	4	Cap Screw	M6 X 16, M6X16
12	L41883	4	Hinge	(SUB FOR AL36483)
13	L36599	4	Strap	-
14	AL36482	4	Hinge	-
15	11M7009	4	Cotter Pin	2 X 16 mm
16	45M7053	4	Pin Fastener	8 X 65 mm
17	L36602	8	Washer	-
18	L36598	4	Isolator	-
19	L36597	4	Strap	-
20	24M7251	12	Washer	6.400 X 18 X 1.600 mm, 6.4MM
21	L33945	8	Cap	-
22	14M7327	2	Lock Nut	M8, M8
23	14M7376	1	Lock Nut	M6, M6, (SUB FOR 14M7329 APPL)
24	L39958	4	Screw	-
25	12H297	8	Lock Washer	1/4", 1/4"
26	L36589	2	Strip	(ORDER L41716, (2) L39134)
27	L32394	4	Cap	-
28	19M7298	2	Cap Screw	M8 X 35, M8X35
29	AL35803	2	Weatherstrip	-
30	L41716	2	Molding	-
31	L39134	4	Rivet	-
32	L57977	2	Windowpane	(TINTED) (SUB FOR L55040)
32	L55038	2	Windowpane	(TINTED) (WITH SNOW CHAIN FENDERS)
32	L57976	2	Windowpane	(CLEAR) (SUB FOR L55039)
32	L55037	2	Windowpane	(CLEAR) (WITH SNOW CHAIN FENDERS)
33	L41421	2	Gasket	-
34	21M7310	4	Screw	M6 X 25, M6X25
35	L41882	4	Hinge	-
36	L41350	2	Strap	-
37	L55162	4	Washer	-
