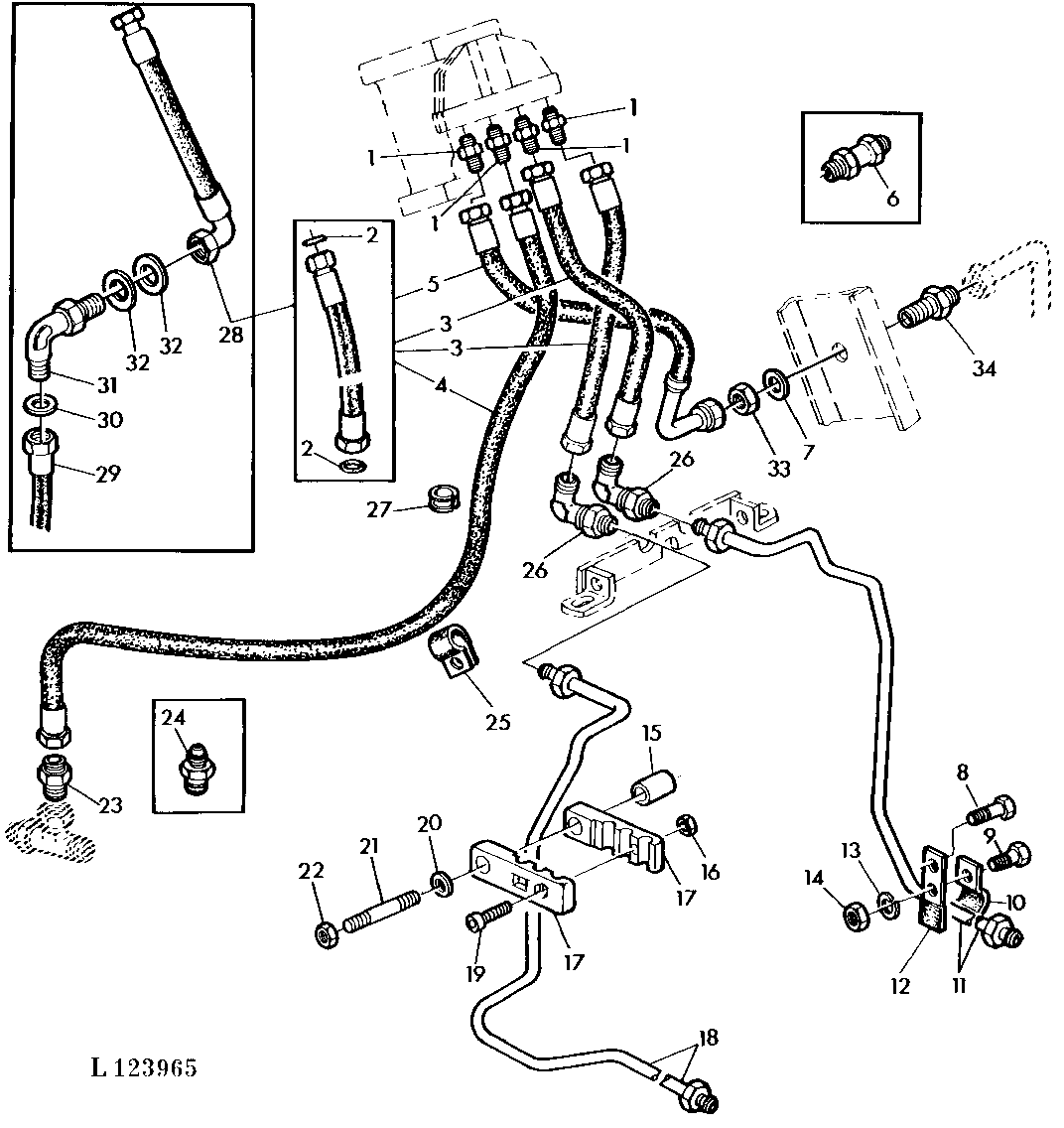

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L34371	4	Fitting	(SUB FOR L38680)
2	Z27993	1	O-Ring	-
3	AL31645	2	HYDRAULIC HOSE	-
4	AL36521	1	Hydraulic Hose	-
5	AL31648	1	HYDRAULIC HOSE	-
6	AL32895	1	Union Fitting	(ORDER L63538, 14M7477)
7	24M7051	1	Washer	21 X 37 X 3 mm, 21X37X3MM
8	19H2353	1	Cap Screw	9/16" X 1", 9/16"X1"
9	19M7386	1	Cap Screw	M12 X 20, M12X20
10	L28744	1	Clamp	(SUB FOR R28538)
11	AL34784	1	OIL LINE	-
12	L37268	1	Strap	-
13	24M7145	1	Washer	15 X 24 X 2.500 mm, 15MM
14	14M7275	1	Nut	M12, M12
15	28H1524	1	Spacer	0.493" X 0.675" X 7/8", 3/8"X.875"
16	14M7272	1	Nut	M6, M6
17	L36389	2	Clamp	-
18	AL31410	1	Oil Line	-
19	19M7966	1	Screw	M6 X 25, M6X25
20	24H1305	1	Washer	13/32" X 13/16" X 0.065", 13/32"X13/16"X.060"
21	L38319	1	Stud	(SUB FOR 19H1944 APPL)
22	14H1076	1	Nut	3/8", 3/8"
23	L38815	1	Fitting	-
24	L38860	1	Fitting	-
25	R46414	1	Clamp	-
26	AL31402	2	Elbow Fitting	-
27	R36235	1	Grommet	-
28	AL34703	1	Hydraulic Hose	(ORDER AL36521, L38860, R36235, R46414, 99M7038)
29	AL34701	1	Hydraulic Hose	(ORDER AL36521, L38860, R36235, R46414, 99M7038)
30	L37598	1	Washer	-
31	AL34708	1	Elbow Fitting	-
32	24M7246	2	Washer	15 X 28 X 1.500 mm, 15X28X1.5MM
33	14M7477	1	Nut	M18, M18X1.5
34	L63538	1	Union Fitting	-

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS
