Открытый узел

HYDR. TRAILER BRAKE (OLD TYPE)

HYDR. TRAILER BRAKE (OLD TYPE)

HYDR. TRAILER BRAKE (OLD TYPE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDR. TRAILER BRAKE (OLD TYPE)

Нет текстового описания

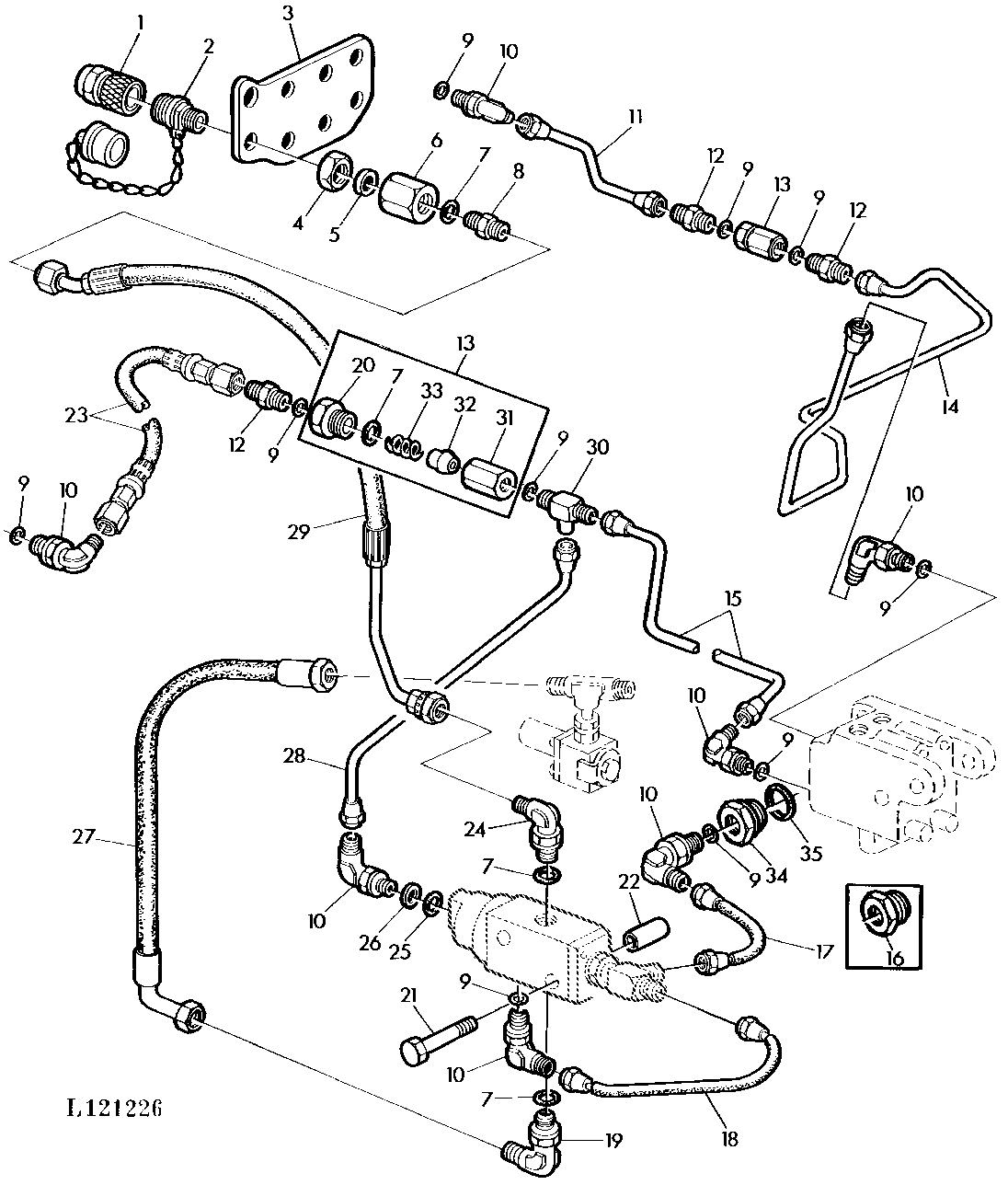

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL160559	1	Hyd. Quick-Connect Coupler	(SUB FOR AR52361)
2	AR52372	1	PLUG	-
3	L30207	1	PLATE	-
4	14M7257	1	Nut	M20, M20
5	L37599	1	Sealing Ring	-
6	L40525	1	Nut	(SUB FOR L30206)
7	R26448	5	O-Ring	-
8	R27212	1	Fitting	-
9	R26287	10	O-Ring	-
10	AR26746	6	Elbow Fitting	-
11	AL29860	1	OIL LINE	LH
12	R27139	3	FITTING	-
13	AL25103	2	Valve	(ORDER L30719, L30720, L30721, L30722, R26448)
14	AL25114	1	OIL LINE	LH
15	AL25113	1	OIL LINE	RH
16	L28639	1	Pipe Plug	(ORDER L41524, L41547)
17	AL36122	1	Hose	(SUB FOR AL23076)
18	AL36123	1	Hydraulic Hose	(SUB FOR AL25104)
19	AL55385	1	Elbow Fitting	(SUB FOR AT35120)
20	L30721	2	Valve Cover	-
21	19H2054	1	CAP SCREW	3/8" X 4-3/4", 3/8"X4-3/4"
22	28H1521	1	Spacer	0.493" X 0.675" X 9/16", 3/8"X.562"
23	AL36198	1	Hydraulic Hose	RH (SUB FOR AL29859)
24	AT35121	1	Elbow Fitting	(SUB FOR AR26725)
25	L53811	1	O-Ring	-
26	51M4234	1	Sealing Ring	12X16MM
27	AL35837	1	Hose	(SUB FOR AL34910, AL34718)
28	AL25143	1	OIL LINE	-
29	AL35656	1	Hydraulic Hose	(SUB FOR AL24693)
30	AR45251	1	Tee Fitting	-
31	L30719	2	Valve	-
32	L30722	2	Poppet	-
33	L30720	2	Compression Spring	-
34	L41524	1	Adapter Fitting	-
35	L41547	1	O-Ring	-
