Открытый узел

HYDR. TRAILER BRAKE (NEW TYPE)

HYDR. TRAILER BRAKE (NEW TYPE)

HYDR. TRAILER BRAKE (NEW TYPE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDR. TRAILER BRAKE (NEW TYPE)

Нет текстового описания

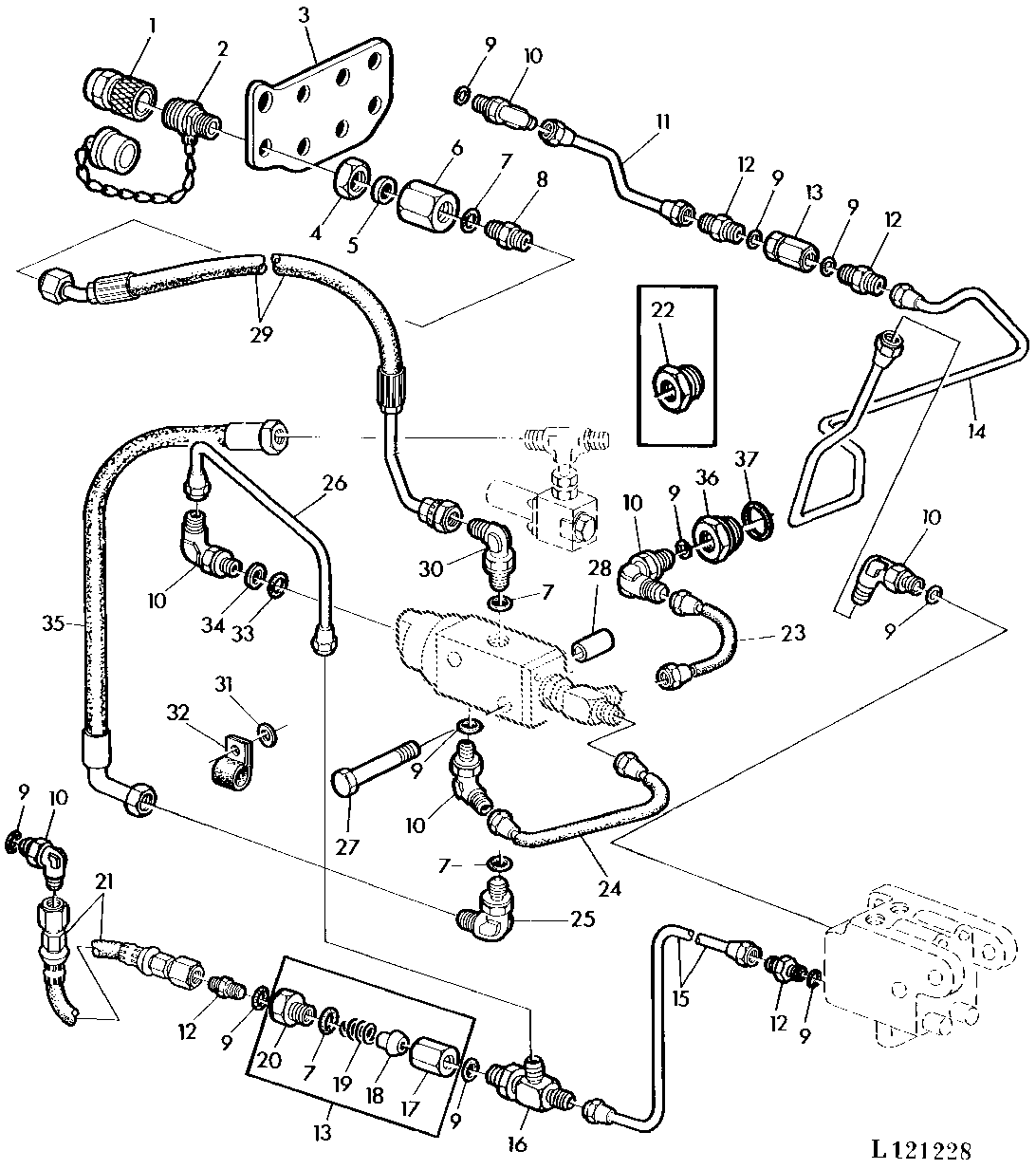

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL160559	1	Hyd. Quick-Connect Coupler	(SUB FOR AR52361)
2	AR52372	1	PLUG	-
3	L30207	1	PLATE	-
4	14M7257	1	Nut	M20, M20
5	L37599	1	Sealing Ring	-
6	L40525	1	Nut	(SUB FOR L30206)
7	R26448	5	O-Ring	-
8	R27212	1	Fitting	-
9	R26287	10	O-Ring	-
10	AR26746	6	Elbow Fitting	-
11	AL29860	1	OIL LINE	LH
12	R27139	4	FITTING	-
13	AL25103	2	Valve	(ORDER L30719, L30720, L30721, L30722, R26448)
14	AL25114	1	OIL LINE	LH
15	AL36189	1	Oil Line	RH
16	AR45251	1	Tee Fitting	-
17	L30719	2	Valve	-
18	L30722	2	Poppet	-
19	L30720	2	Compression Spring	-
20	L30721	2	Valve Cover	-
21	AL36198	1	Hydraulic Hose	RH
22	L28639	1	Pipe Plug	(ORDER L41524, L41547)
23	AL36122	1	Hose	-
24	AL36123	1	Hydraulic Hose	-
25	AL55385	1	Elbow Fitting	(SUB FOR AT35120)
26	AL36187	1	Oil Line	-
27	19H2054	1	CAP SCREW	3/8" X 4-3/4", 3/8"X4-3/4"
28	28H1521	1	Spacer	0.493" X 0.675" X 9/16", 3/8"X.56"
29	AL35656	1	Hydraulic Hose	-
30	AT35121	1	Elbow Fitting	(SUB FOR AR26725)
31	24M7028	1	Washer	10.500 X 20 X 2 mm, 10.5X21X2MM
32	L37536	1	Clamp	-
33	L53811	1	O-Ring	-
34	51M4234	1	Sealing Ring	12X16MM
35	AL35837	1	Hose	-
36	L41524	1	Adapter Fitting	-
37	L41547	1	O-Ring	-
