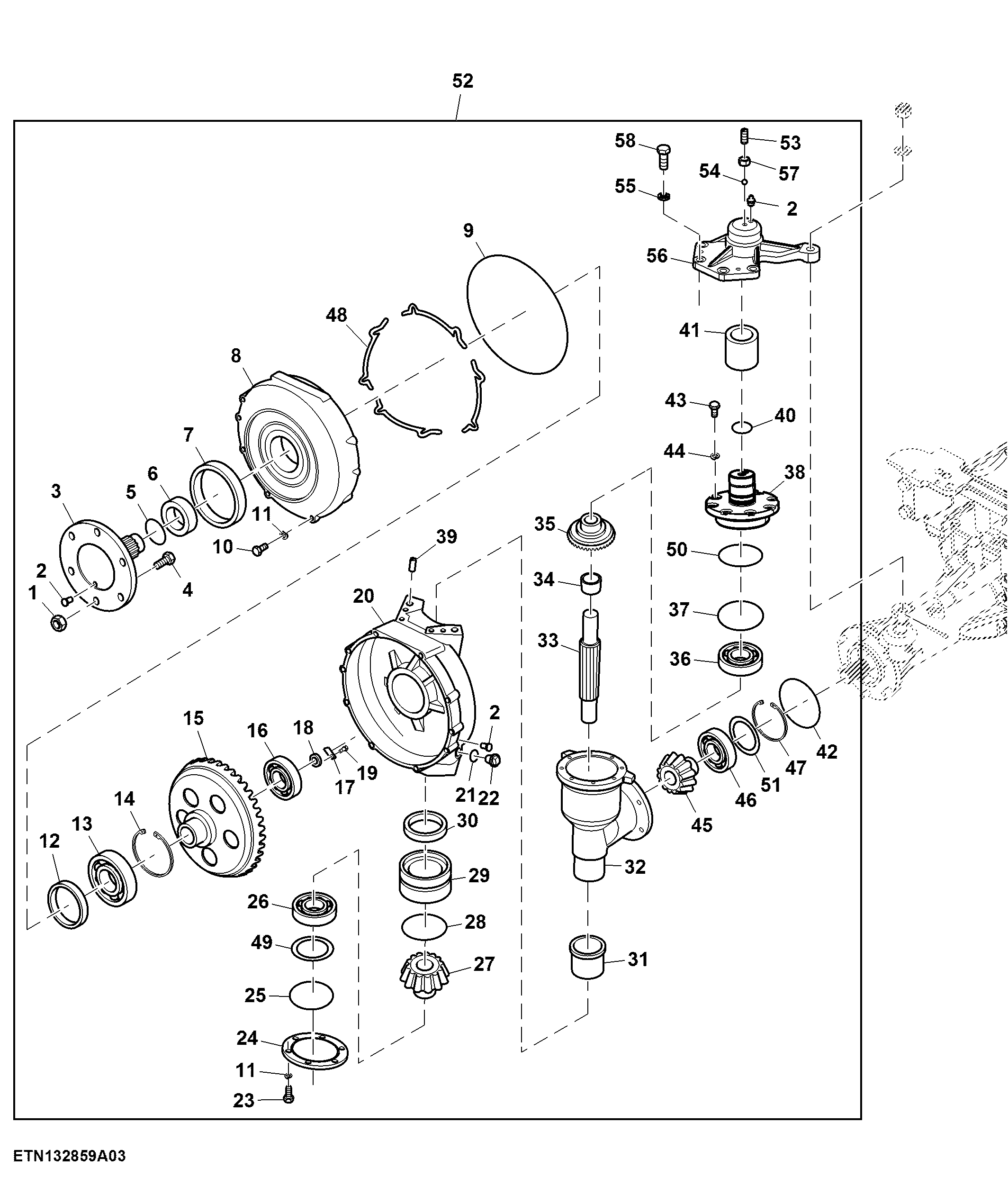

Final Drive Assembly, Front Axle, 1000 mm (500002 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU314791	12	Lock Nut	-
2	SU318562	4	Fitting	-
3	SU315210	2	Shaft	-
4	SU314785	12	Set Screw	-
5	SU317959	2	O-Ring	-
6	SU315199	2	Sleeve	-
7	SU315211	2	Seal	-
8	SU315170	2	Cover	-
9	SU317902	2	O-Ring	-
10	19M3147	16	Cap Screw	M10 X 35
11	SU318979	28	Lock Washer	-
12	SU328173	2	Seal	-
13	SU318293	2	Bearing	-
14	SU318673	2	Snap Ring	-
15	SU315162	2	Gear	-
16	SU318299	2	Bearing	-
17	SU315213	2	Pin Fastener	-
18	SU315212	2	Strap	-
19	19M7881	4	Screw	M8 X 20
20	SU323584	1	Housing	RH
20	SU314510	1	Housing	LH
21	SU317893	2	O-Ring	-
22	SU309569	2	Drain Plug	-
23	19M7166	12	Cap Screw	M10 X 20
24	SU326412	2	Cover	-
25	SU317968	2	O-Ring	-
26	SU318488	2	Bearing	-
27	SU315204	2	Gear	-
28	SU317838	2	O-Ring	-
29	SU315207	2	Sleeve	-
30	SU314820	2	Seal	-
31	SU315208	2	Sleeve	-
32	SU39050	1	Housing	LH
32	SU39051	1	Housing	RH
33	SU41350	2	Pin	-
34	SU315202	2	Sleeve	-
35	SU315191	2	Gear	-
36	SU318487	2	Bearing	-
37	SU42599	2	O-Ring	-
38	SU41349	2	Holder	-
39	44M7157	4	Dowel Pin	-
40	SU317956	2	O-Ring	-
41	SU315171	2	Sleeve	-
42	SU317851	2	O-Ring	-
43	19M3129	16	Cap Screw	M8 X 20
44	SU318990	16	Lock Washer	-
45	SU315203	2	Gear	-
46	SU318274	2	Bearing	-
47	SU318691	2	Snap Ring	-
48	SU315205	2	Washer	TK = 0.2 mm
48	SU315206	2	Washer	TK = 0.5 mm
48	SU315216	2	Washer	TK = 1.0 mm
49	SU319648	2	Washer	TK = 1.0 mm
49	SU319649	2	Shim	TK = 0.5 mm
49	SU319650	2	Shim	TK = 0.2 mm
50	SU315172	2	Washer	TK = 0.2 mm
50	SU315173	2	Washer	TK = 0.5 mm
50	SU315174	2	Washer	TK = 1.0 mm
51	SU315179	2	Shim	TK = 0.2 mm
51	SU315136	2	Shim	TK = 0.5 mm
51	SU315201	2	Washer	TK = 1.0 mm
52	SJ24046	1	Drive	LH
52	SJ24048	1	Drive	RH
53	SU316864	2	Bolt	-
54	SU318528	2	Ball	-
55	SU318980	8	Lock Washer	-
56	SU314437	1	Arm	LH
56	SU316038	1	Arm	RH
57	14M7577	2	Nut	M10
58	19M3164	8	Cap Screw	M12 X 40

Final Drive Assembly, Front Axle, 1000 mm (500002 - )

Нет текстового описания
