Открытый узел

Radiator, IT4

Radiator, IT4

Radiator, IT4

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Radiator, IT4

Нет текстового описания

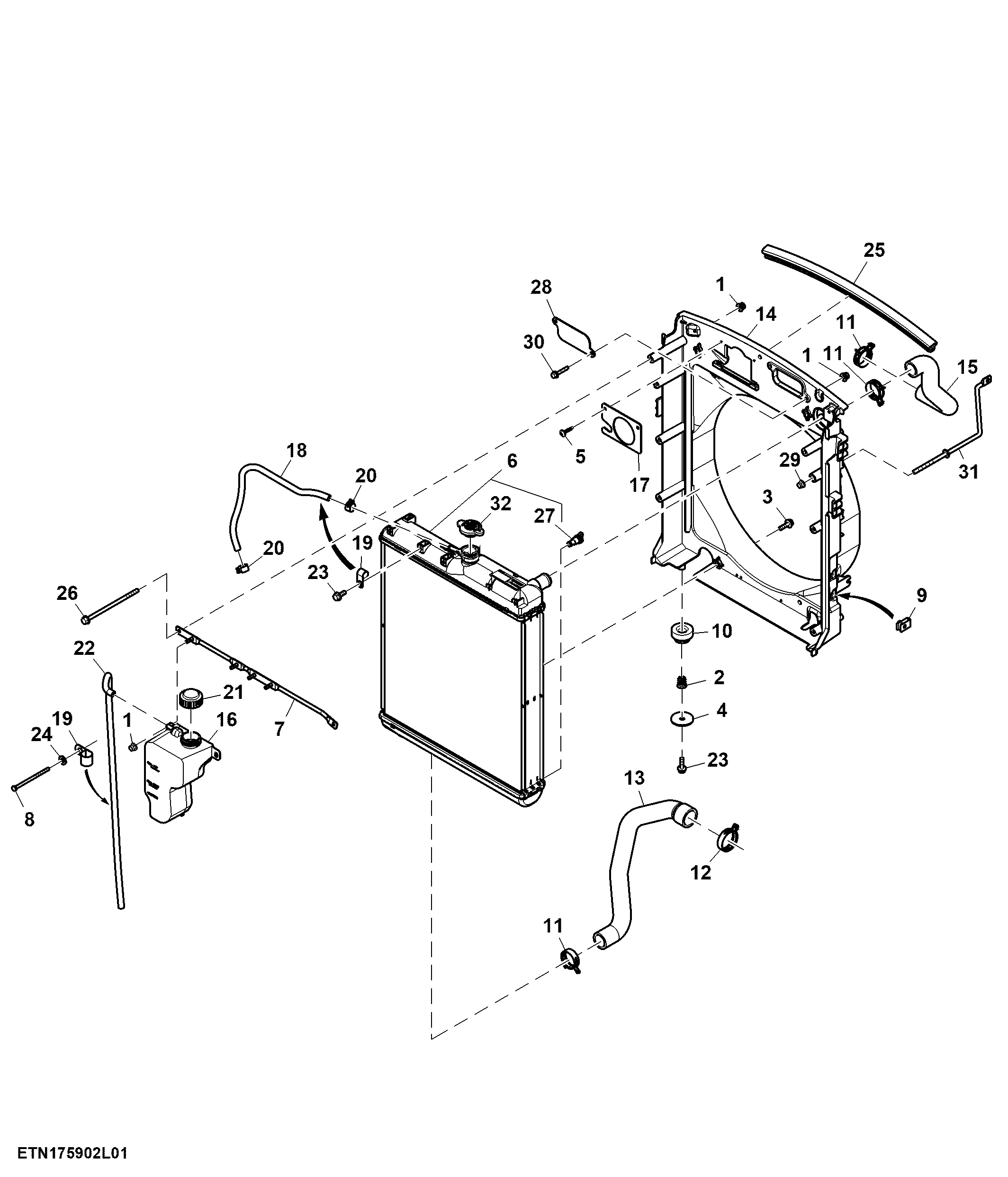

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7397	9	Lock Nut	M6
2	MIU10573	2	Insert	-
3	19M7862	4	Screw	M6 X 20
4	24H1291	2	Washer	21/64" X 1-15/32" X 7/64"
5	GX23580	2	Screw	-
6	LVA19885	1	Radiator	ORDER SJ28573
6	SJ28573	1	Radiator	-
7	LVA21061	1	Rod	Overflow Bottle Support
8	19M9090	1	Cap Screw	M6 X 100
9	R135870	2	Nut	-
10	LVU16647	2	Grommet	-
11	LVU25923	3	Clamp	-
12	LVU25924	1	Clamp	-
13	TR111269	1	Radiator Hose	Lower, SUB FOR LVU28211
14	LVA22482	1	Shroud	W/ Inserts
15	TR116603	1	Radiator Hose	Upper, SUB FOR LVU30191
16	LVU29955	1	Radiator Reservoir	-
17	LVU32944	1	Bracket	Air Intake
18	-	1	Part 19	Radiator Overflow, CTL 400 mm, MF DT5333
19	M85319	2	Clip	-
20	R56101	2	Clip	-
21	R99771	1	Cap	-
22	-	1	Part 23	Radiator Overflow, CTL 670 mm, MF DT5333
23	19M7775	3	Screw	M6 X 16
24	24M7054	1	Washer	6.400 X 12 X 1.600 mm
25	LVU30401	1	Isolator	LGTH = 495 mm
26	R519383	2	Screw	-
27	TR116031	1	Drain Plug	USE WITH LVA19885
27	R225616	1	Drain Plug	USE WITH SJ28573
28	LVU30334	1	Cover	Intake Hole
29	14M7396	1	Lock Nut	M8
30	19M7833	2	Screw	M6 X 35
31	LVU30979	1	Rod	Shroud Support, LH
32	TR116022	1	Filler Cap	USE WITH LVA19885
32	SJ17282	1	Filler Cap	USE WITH SJ28573
