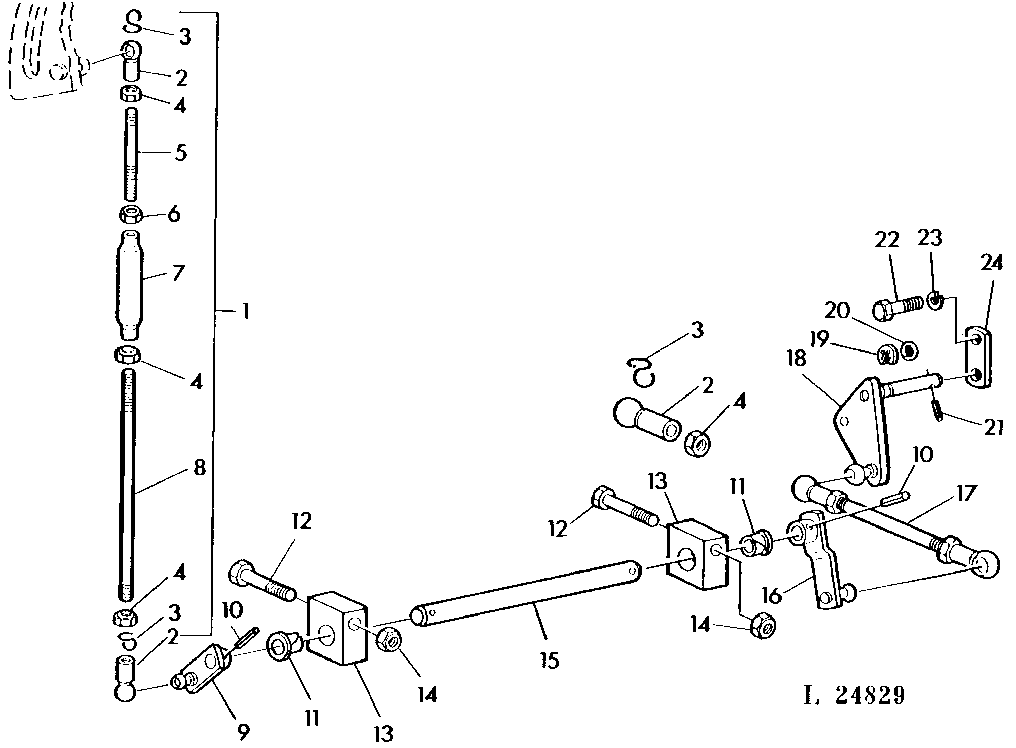

ROCKSHAFT CONTROL LEVER-LINKAGE WITH OPERATOR'S CAB [02D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL25595	1	Rod	ASSY,INCL.KEYS 2-8
2	56M4437	4	BALL JOINT SOCKET	-
3	56M4537	4	BALL JOINT RETAINER	-
4	14M7273	5	Nut	8MM
5	-	1	Part 5	(ORD AL25595)
6	14M7145	1	Nut	9MM(L.H.)
7	99M7026	1	Turnbuckle	-
8	-	1	Part 8	(ORD AL25595)
9	AL25304	1	Lever	-
10	34M7027	2	Spring Pin	4X20MM
11	L30470	2	Bushing	-
12	19M7181	2	Cap Screw	10X55MM
13	L30933	2	Support	-
14	14M7140	2	Nut	10MM
15	L30932	1	Shaft	-
16	AL25303	1	Lever	-
17	AL25335	1	Rod	ASSY,INCL.KEYS 2-4
18	AL28598	1	Lever	(SUB FOR AL25336)
19	R30437	1	Snap Ring	-
20	R10093	1	O-Ring	-
21	34H268	1	Spring Pin	5/32"X1-1/4"
22	19H2284	1	Cap Screw	3/8"X7/8"
23	12H304	1	Lock Washer	3/8"
24	T32119	1	PLATE	-
