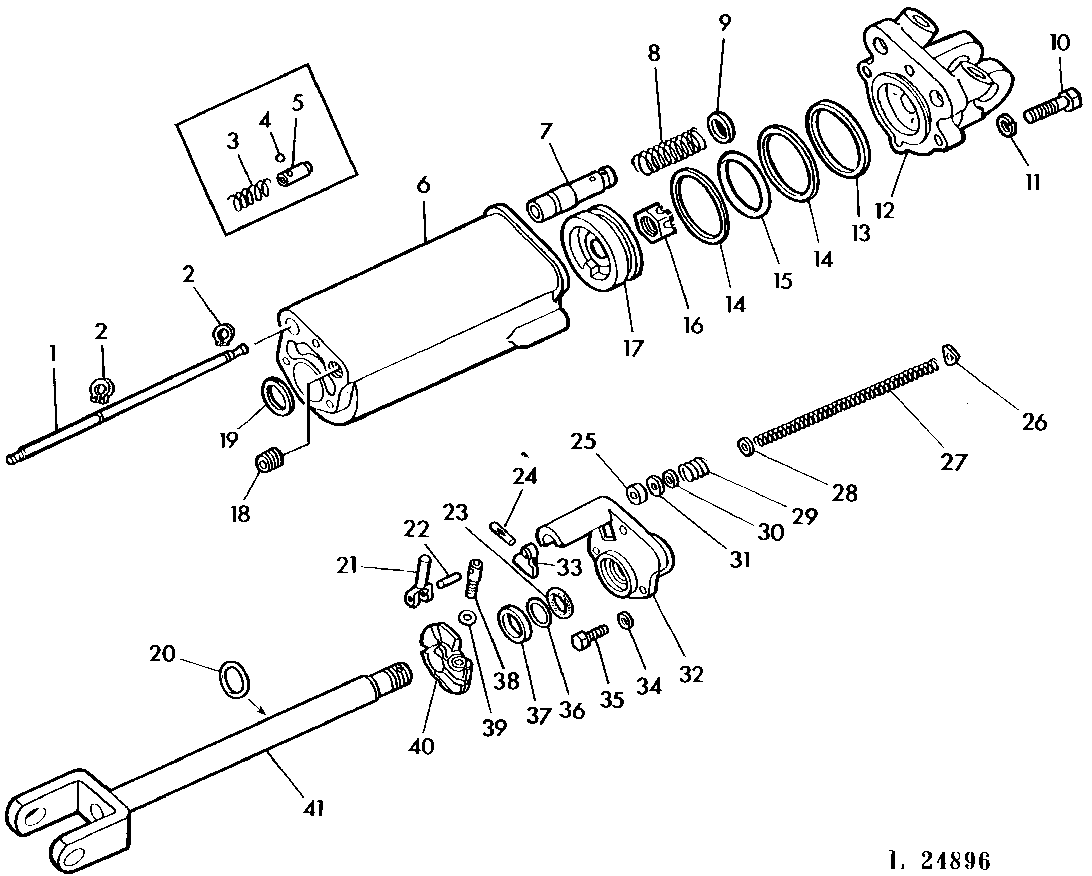

REMOTE CONTROL CYLINDER,INDIVIDUAL PARTS [02F17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A4736R	1	Rod	(SUB FOR A4738R)
2	A4739R	2	Ring	-
3	A4741R	2	Spring	-
4	A4742R	1	Ball	-
5	A4740R	1	VALVE	-
6	R27421	1	CYLINDER	-
7	R39012	1	Valve	(SUB FOR AA5731R)
8	R49352	1	Spring	(SUB FOR A4744R)
9	A4723R	2	Washer	-
10	19H3014	4	Cap Screw	1/2"X1-3/4" (SUB FOR 19H1777)
11	12H301	4	Lock Washer	1/2"
12	R27427	1	HYDRAULIC CYLINDER CAP	-
13	A4722R	1	Washer	-
14	R27649	2	BACK-UP RING	-
15	A4728R	1	O-Ring	-
16	R45620	1	LOCK NUT	(SUB FOR R41198)
17	R44296	1	PISTON	-
18	15H624	1	Pipe Plug	1/2" (SUB FOR A3125R)
19	F1441R	1	Washer	-
20	R27564	1	O-Ring	-
21	A5302R	1	Yoke	-
22	34H264	1	Spring Pin	5/32"X7/8"
23	A3606R	1	O-RING	-
24	25H760	1	Groove Pin	7/32"X1-1/4"
25	A4746R	1	Adapter Fitting	-
26	R57696	1	Washer	(SUB FOR A4738R)
27	A4737R	1	Spring	-
28	24H1301	1	Washer	13/32"X9/16"X.060"
29	A4748R	1	Spring Assembly	-
30	A4747R	1	Washer	-
31	A4745R	3	Packing	-
32	R40218	1	GUIDE	-
33	R27426	1	Arm	-
34	12H304	3	Lock Washer	3/8"
35	19H1731	3	Cap Screw	3/8"X1"
36	R26441	1	BACK-UP RING	-
37	AP19547	1	SEAL	-
38	A5301R	1	Stud	-
39	R1870R	1	Washer	(SUB FOR A147R)
40	R27423	1	STOP	-
41	AR45543	1	ROD	-
..	AR27437	1	CYLINDER	ASSY,INCL KEYS 1-41

REMOTE CONTROL CYLINDER,INDIVIDUAL PARTS [02F17]
