Открытый узел

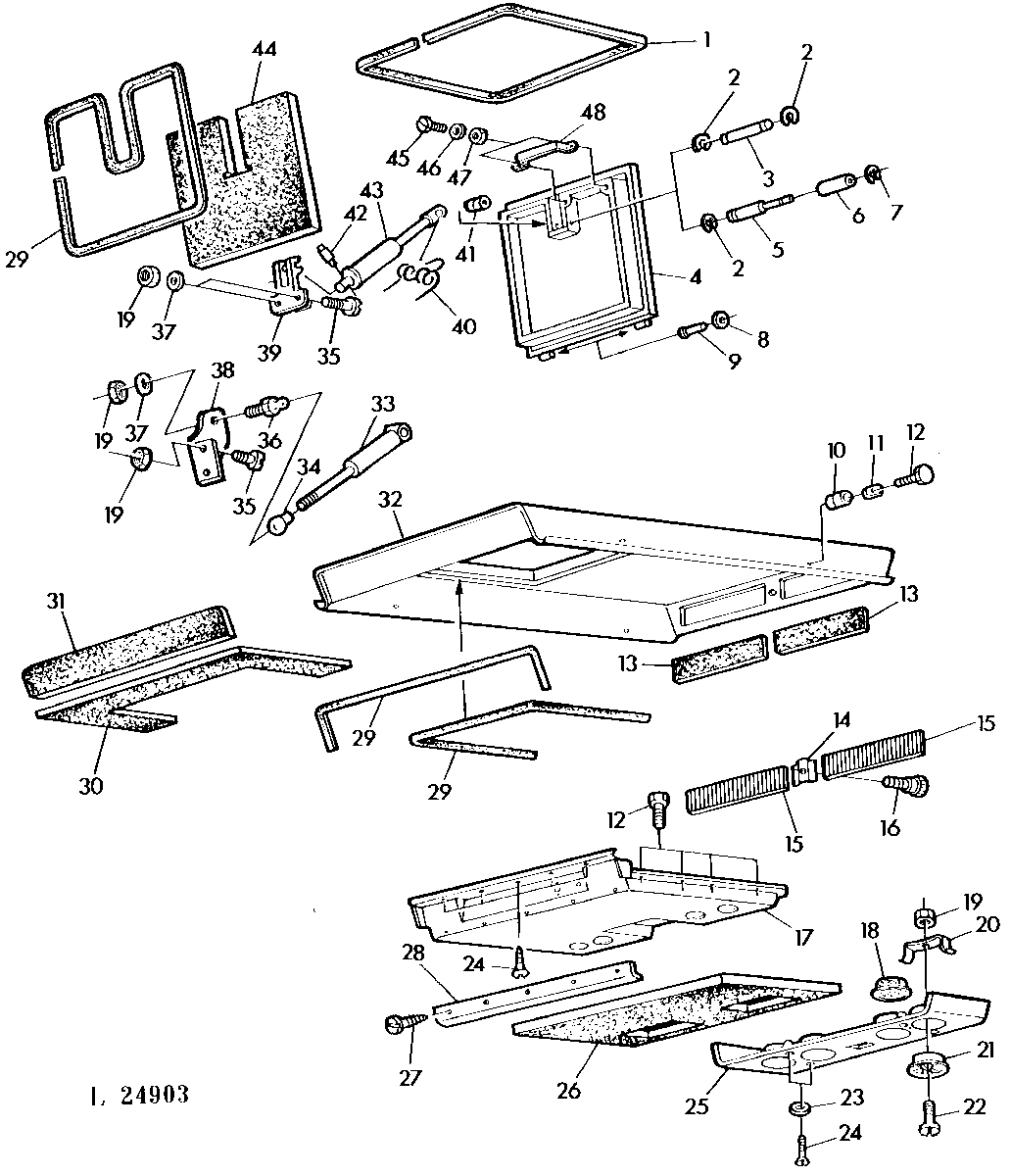

OPERATOR'S CAB-ROOF [03A20]

OPERATOR'S CAB-ROOF [03A20]

OPERATOR'S CAB-ROOF [03A20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

OPERATOR'S CAB-ROOF [03A20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L32930	1	WEATHERSTRIP	LGTH=2500MM (SUB FOR L31407)
2	40M7144	3	Snap Ring	8X0,8MM
3	L32344	1	PIN FASTENER	-
4	AL26614	1	DOOR	-
5	L32928	1	PIN FASTENER	-
6	L32927	1	SPACER	-
7	40M7032	1	Snap Ring	6X0,7MM
8	40M1816	2	SNAP RING	7X0,8MM (SUB FOR L32339)
9	L31544	2	PIN FASTENER	-
10	L32176	1	BUSHING	-
11	L31308	4	Washer	-
12	19M7162	10	Cap Screw	8X16MM
13	L31410	2	FILTER ELEMENT	-
14	L31383	1	RETAINER	-
15	AL28600	2	GRATE	(SUB FOR L31409)
16	AL25951	1	SCREW	-
17	AL25720	1	HEADLINER	-
18	L31419	2	CAP	-
19	14M7009	6	Nut	6MM
20	L31176	4	RETAINER	(SUB FOR L31408)
21	L31398	4	NOZZLE	-
22	21M7211	4	Screw	6X60MM
23	24M7117	6	Washer	4,3MM
24	37M7036	11	Screw	4,2X16MM
25	L31142	1	HEADLINER	FRONT
26	L31385	1	COWL	-
27	37M7024	5	SCREW	4,8X16MM (SUB FOR 37M7040)
28	L31141	1	RETAINER	REAR
29	L32934	1	Weatherstrip	LGTH=2800MM (SUB FOR L31403, L31406)
30	L31411	1	PAD	-
31	L31387	1	FOAM PAD	-
32	AL25721	1	ROOF	INCL KEYS 4,9
33	AL28599	1	ABSORBER	-
34	56M7006	1	Ball Joint Socket	-
35	21M7094	2	SCREW	6X16MM
36	55M7007	1	Ball Stud	-
37	24M7054	2	Washer	6,4MM
38	L32962	1	RETAINER	-
39	L31404	1	RETAINER	-
40	L32112	1	SPRING	-
41	L31384	2	SPACER	-
42	L31405	1	PIN	-
43	AL25968	1	CYLINDER	KIT (ORD AL28649)
44	L31386	1	COWL	-
45	21M7036	2	Screw	5X16MM
46	24M7027	2	Washer	5MM
47	14M7028	2	Nut	5MM (SUB FOR 14M7021)
48	AL25710	1	HANDLE	-
..	AL28649	1	ABSORBER	KIT,INCL KEYS 2,5-7,19,33-38,40
