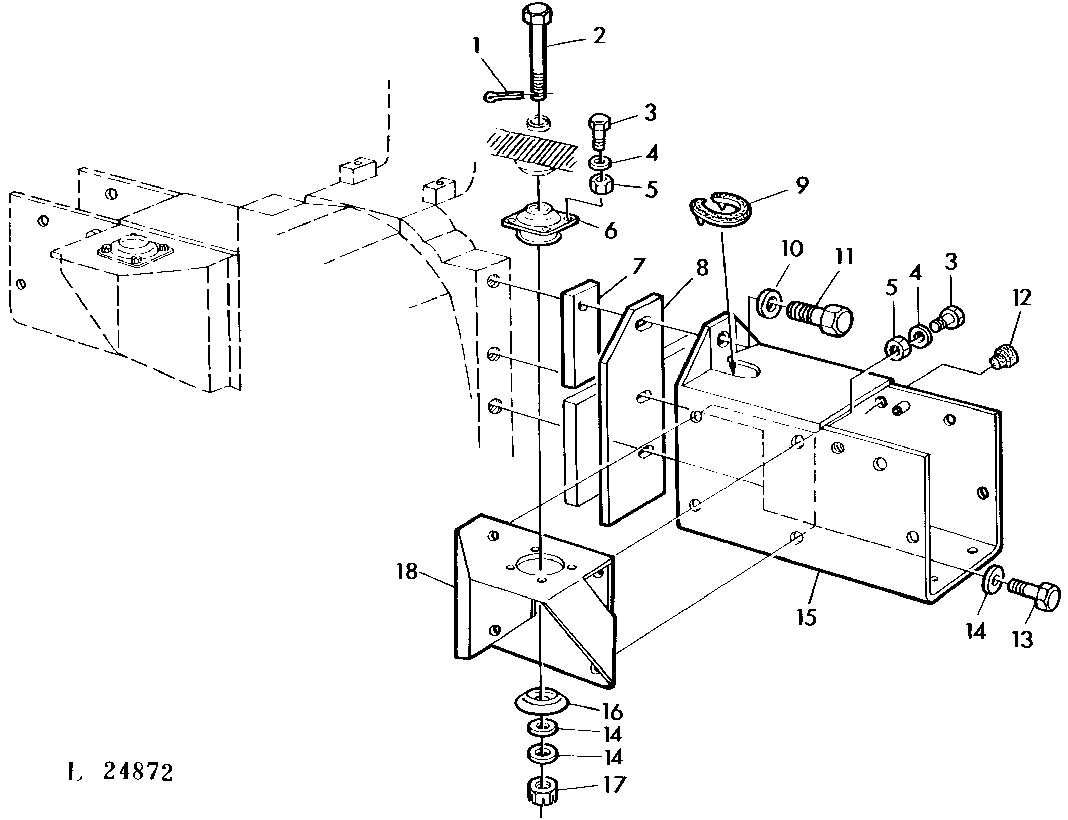

FRONT MOUNTING BRACKET/BATTERY BOX [03B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7020	2	COTTER PIN	4X25MM
2	19M7900	2	CAP SCREW	M16X150 (SUB FOR 19M7546)
3	19M7402	16	Cap Screw	10X25MM
4	24M7028	16	Washer	10,5X21X2MM
5	14M7274	16	Nut	M10
6	L31299	2	ISOLATOR	-
7	L31296	2	Strap	-
8	L31164	2	Strap	-
9	L32657	2	Guard	LGTH=150MM
10	24M7051	2	Washer	21MM
11	19H2663	2	CAP SCREW	3/4"X2-1/8"
12	99M7042	8	Plug	13,5MM
13	19H2592	4	CAP SCREW	5/8"X2-1/8"
14	24M7053	8	Washer	17MM
15	AL27865	2	BOX	RH (SUB FOR AL25323, AL25324, AL26617, AL26618)
16	L30968	8	WASHER	-
17	14M7185	2	Nut	M16
18	AL25733	1	PANEL	RH
18	AL25732	1	PANEL	LH (SUB FOR AL26910)

FRONT MOUNTING BRACKET/BATTERY BOX [03B13]
