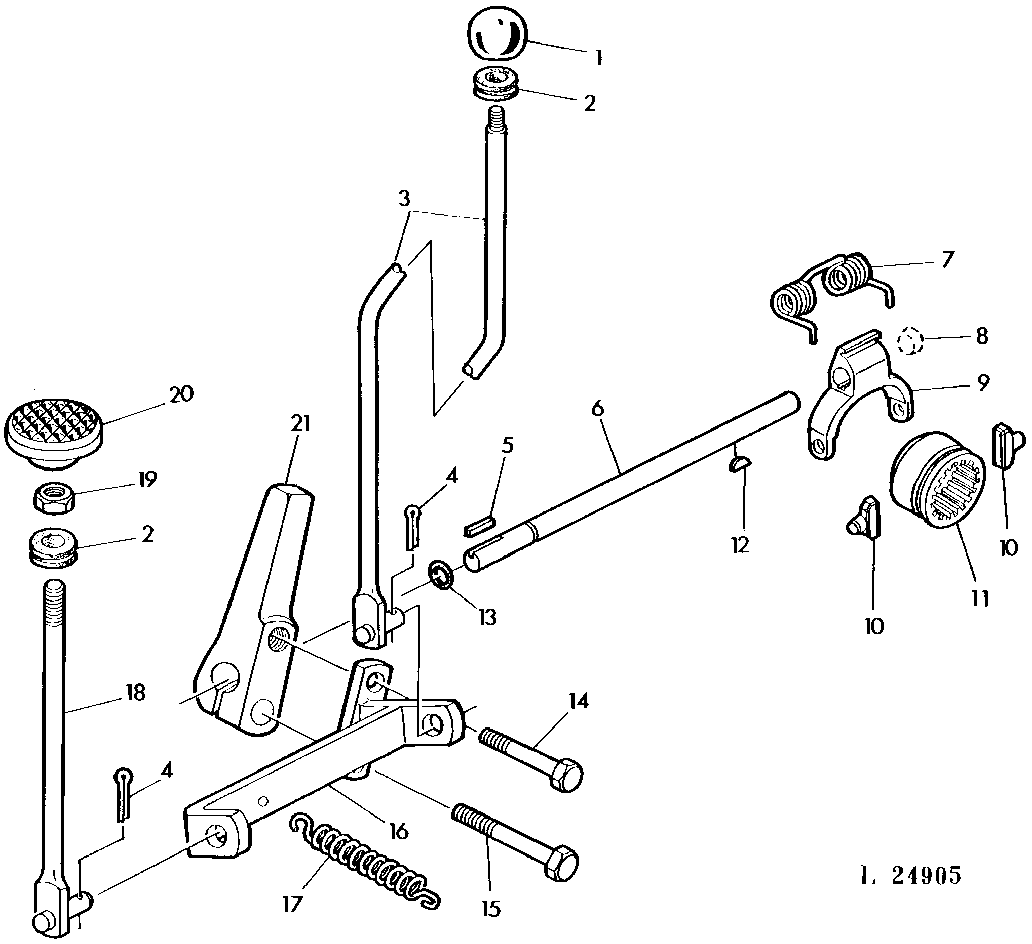

DIFFERENTIAL LOCK MECHANISM WITH OPERATOR'S CAB [01K07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL58296	1	Knob	(SUB FOR R50864 APPL)
2	L30826	2	Grommet	-
3	AL24924	1	Lever	-
4	11H211	2	COTTER PIN	1/8"X3/4"
5	L29834	1	SHAFT KEY	(SUB FOR H410R)
6	T28124	1	SHAFT	(ORD L29406, L29832, 26H77)
6	L29832	1	SHAFT	(SUB FOR L29405)
6	L30767	1	SHAFT	-
6	L32840	1	SHAFT	-
6	L33665	1	Shaft	-
7	L34692	1	SPRING	(SUB FOR L29059, T28125)
7	L34693	1	SPRING	(ORD L36198, L42282, (2) T21841) (SUB FOR L33663)
8	-	1	Part 13	-
9	T28126	1	YOKE	-
9	L30769	1	SHIFTER	-
9	L33996	1	SHIFTER	(ORD L42282, L63198, (2) T21841)
10	T21841	2	Shoe	-
10	L30768	2	Shoe	-
11	L29147	1	SHIFT COLLAR	(A)
11	L33664	1	Shift Collar	-
11	L30763	1	SHIFT COLLAR	-
11	L29410	1	SHIFT COLLAR	(ORD L30763)
11	L29410	1	SHIFT COLLAR	(A)
12	26H77	1	Shaft Key	3/16"X3/4"
12	26H77	2	Shaft Key	3/16"X3/4"
12	26H77	1	Shaft Key	3/16"X3/4"
13	R28776	1	O-Ring	-
13	L29406	1	O-RING	-
13	R28776	1	O-Ring	-
14	19H1731	1	Cap Screw	3/8"X1"
15	19H1732	1	Cap Screw	3/8"X1-1/4"
16	AL24917	1	LEVER	-
17	L32392	1	Extension Spring	(SUB FOR T25367)
18	AL24925	1	ROD	-
19	14H826	1	Nut	1/2"
20	T33388	1	PEDAL	-
21	L30825	1	Lever	-

DIFFERENTIAL LOCK MECHANISM WITH OPERATOR'S CAB [01K07]
