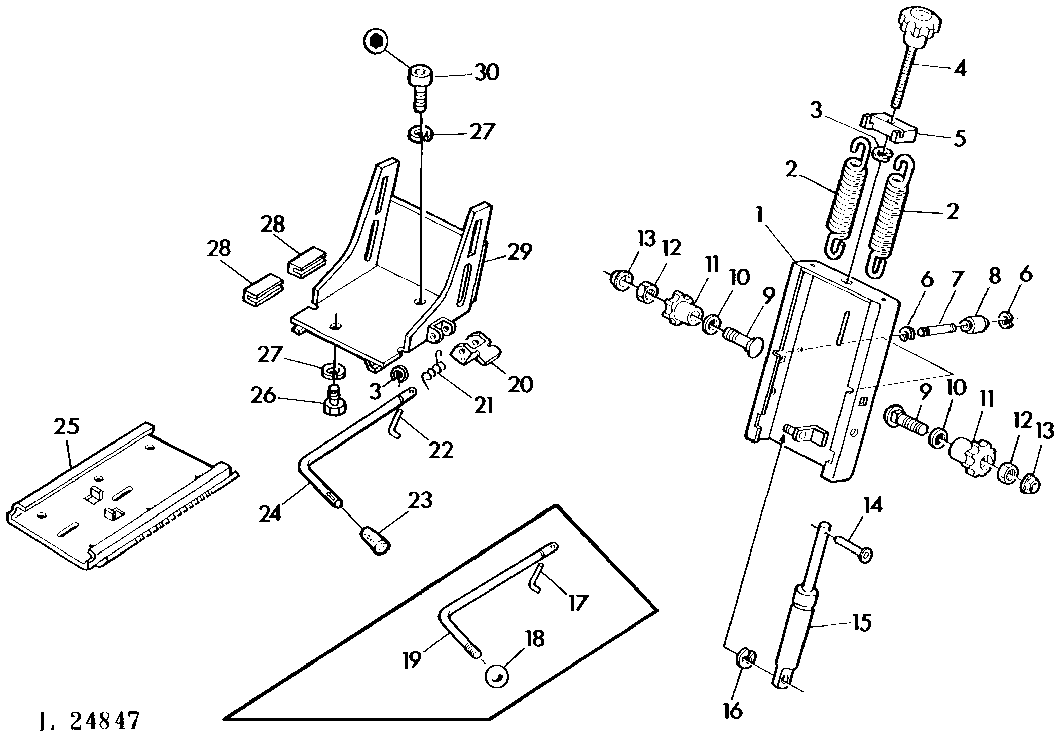

DELUXE SEAT (WITH OPERATOR'S CAB) [03D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL26920	1	SPRING ASSEMBLY	-
2	L28076	2	EXTENSION SPRING	-
3	40M7042	2	Snap Ring	0,9MM
4	AL23886	1	BOLT	-
5	L28077	1	RETAINER	-
6	40M7041	4	Snap Ring	5MM
7	L31731	2	PIN	-
8	AL26918	2	ROLLER	-
9	03M7099	2	Bolt	10X24MM
10	24M7149	2	WASHER	10,5MM
11	L29211	2	Handle	-
12	L31730	2	NUT	-
13	L31727	2	Cover	-
14	16M7061	1	RIVET	4X0,5X25MM (SUB FOR L28081)
15	AL24165	1	ABSORBER	-
16	L27166	1	SNAP RING	-
17	L31732	1	HOOK	-
18	L31734	1	KNOB	-
19	L31733	1	LEVER	(ORD L34155) (ORD W/ L34156, L34157)
20	L29204	1	PAWL	-
21	L29206	1	SPRING	-
22	L34157	1	PIN FASTENER	-
23	L34156	1	Knob	-
24	L34155	1	LEVER	-
25	AL30694	1	PLATE	(SUB FOR AL26921)
26	21M7227	1	SCREW	10X12MM
27	12M7013	2	LOCK WASHER	10MM
28	L31729	4	RAIL	-
29	AL30693	1	FRAME	(SUB FOR AL26919)
30	19M7695	1	Screw	10X20MM
..	AL24915	1	SEAT	ASSY (ORD AL68098)
..	AL26930	1	SEAT	ASSY (ORD AL68098)
