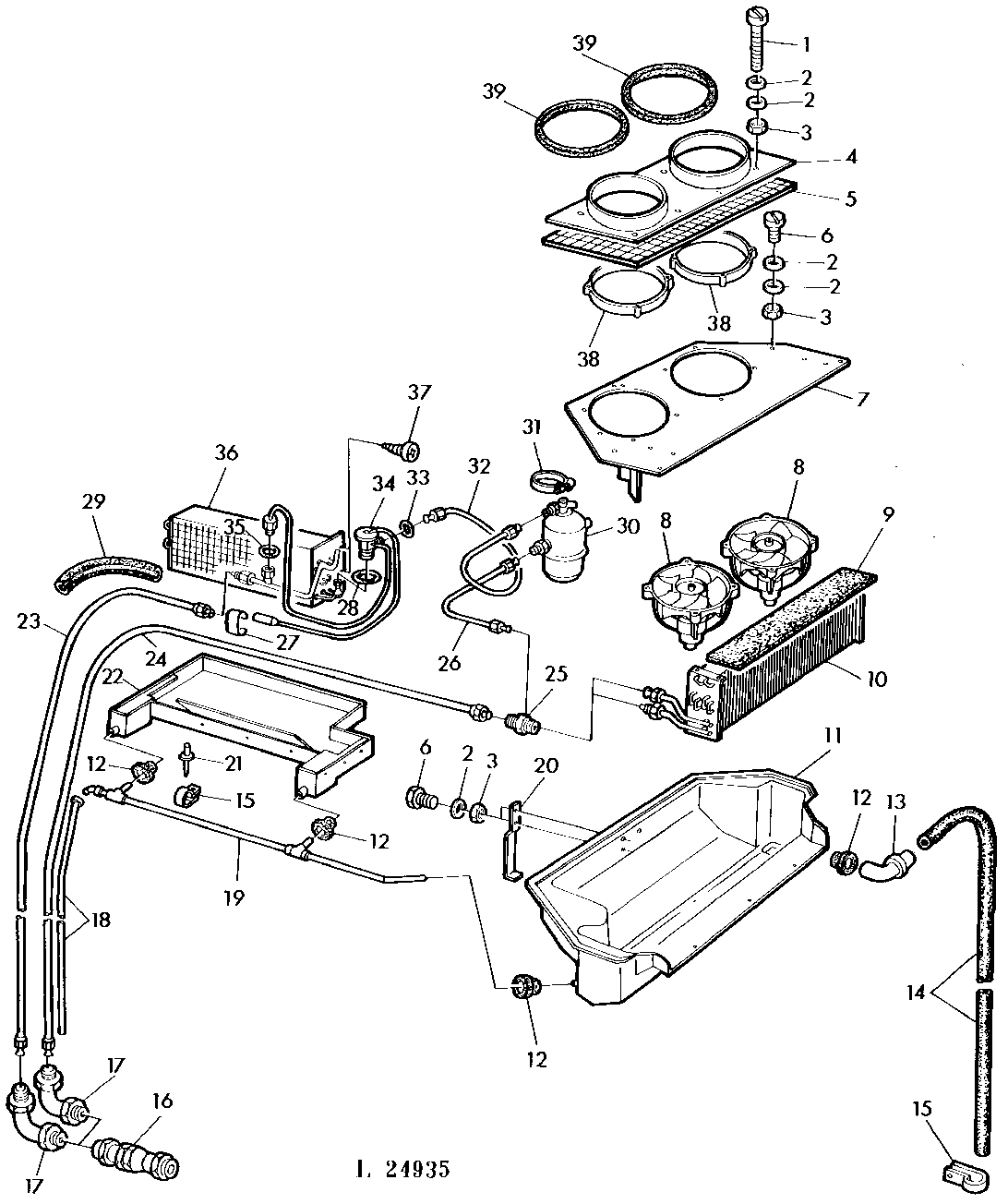

AIR CONDITIONING [03C02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7261	8	Screw	5X45MM
2	24M7087	46	Washer	5,5X10X1MM
3	14M7360	24	Lock Nut	5MM
4	L35658	1	PLATE	-
5	L35659	1	GRATE	-
6	21M7265	16	Screw	5X12MM
7	AL28631	1	COVER	(SUB FOR AL32935)
8	AL32952	2	BLOWER	-
9	L35666	1	PAD	LGTH=1170MM
10	AL32940	1	VAPOR CONDENSER	-
11	AL32953	1	HOUSING	-
12	L35661	4	GROMMET	-
13	L35662	1	HOSE FITTING	-
14	L35663	1	HOSE	-
15	L36490	1	Clamp	-
16	AL30064	1	Clutch	-
17	AL32938	2	Elbow Fitting	-
18	AL32937	1	TUBE	-
19	AL32936	1	TUBE	-
20	L33876	1	RETAINER	-
21	L33884	2	Rivet	3X10MM
22	L35680	1	PAN	-
23	AL28637	1	TUBE	-
24	AL28636	1	TUBE	-
25	L35679	1	ELECTRICAL CONNECTOR ASSY	5/8"
26	AL28630	1	TUBE	-
27	L35665	1	Clamp	-
28	P51212	1	O-Ring	-
29	L35664	1	Hose	-
30	AL28629	1	Receiver-Dryer	-
31	AR21841	1	Clamp	-
32	AL28635	1	TUBE	-
33	R10093	1	O-Ring	-
34	AL28638	1	Valve	-
35	R34812	1	O-Ring	-
36	AL32939	1	Evaporator	-
37	37M7012	4	CAP SCREW	3,5X9,5MM
38	L35660	2	SPACER	-
39	L35657	2	SEAL	-
