Открытый узел

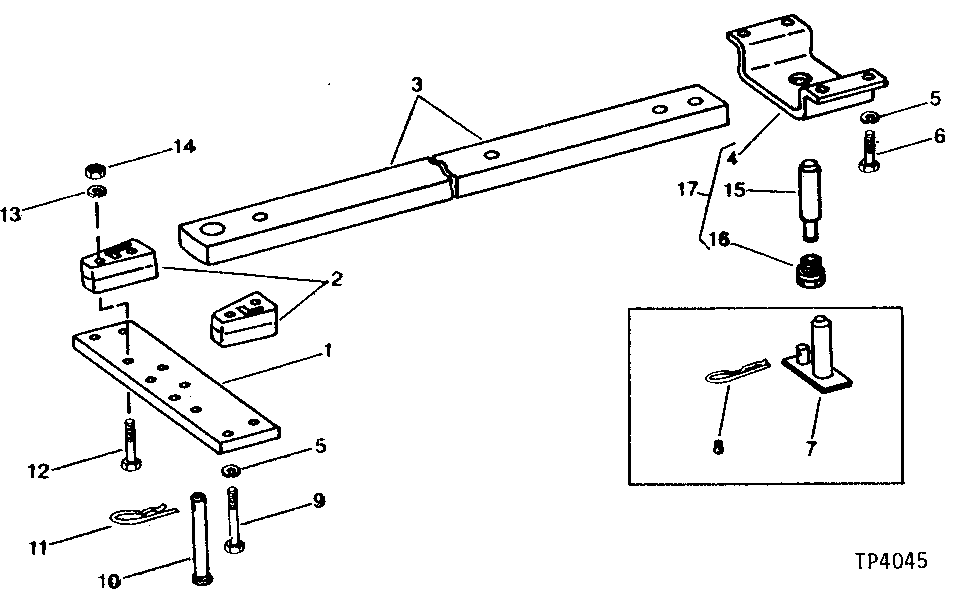

SWINGING DRAWBAR ASSEMBLY [01J09]

SWINGING DRAWBAR ASSEMBLY [01J09]

SWINGING DRAWBAR ASSEMBLY [01J09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SWINGING DRAWBAR ASSEMBLY [01J09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T21677	1	SUPPORT	REAR
2	T21913	2	SPACER	(USE WITH STRAIGHT DRAWBAR)
2	L29023	2	SPACER	(USE WITH HEAVY-DUTY DRAWBAR)
3	T21667	1	DRAWBAR	STRAIGHT, (SUB R61126 AND (2) L29023)
3	R61126	1	DRAWBAR	HEAVY-DUTY
4	T21672	1	SUPPORT	FRONT, (SUB AR101210, THIS APPLICATION)
4	AL27203	1	SUPPORT	FRONT
5	12H301	8	Lock Washer	1/2"
6	19H2898	4	Cap Screw	1/2" X 1-1/4"
7	AT19850	1	PIN FASTENER	(SUB AR101210, THIS APPLICATION)
8	T22848	1	SPRING LOCKING PIN	-
9	19H1820	4	Cap Screw	1/2" X 3"
10	T32016	2	PIN	(USE WITH STRAIGHT DRAWBAR)
11	A3581R	2	Spring Locking Pin	(USE WITH STRAIGHT DRAWBAR)
12	19H3550	2	Cap Screw	1/2" X 4", (USE WITH HEAVY-DUTY DRAWBAR)
13	12H301	2	Lock Washer	1/2", (USE WITH HEAVY-DUTY DRAWBAR)
14	14H1040	2	Nut	1/2", (USE WITH HEAVY-DUTY DRAWBAR)
15	L32016	1	PIN	(USE WITH HEAVY-DUTY DRAWBAR)
16	L31849	1	ADAPTER	(USE WITH HEAVY-DUTY DRAWBAR)
17	AR101210	1	KIT	-
