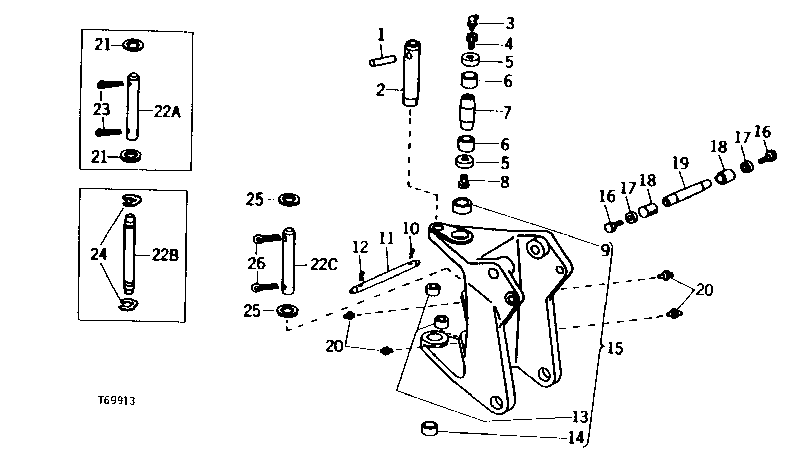

SWING LINKAGE (9250-A BACKHOE) [02F23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A3581R	1	Spring Locking Pin	(SUB FOR 34H321)
2	T68041	1	PIN FASTENER	(SUB FOR U41722)
3	JD7806	2	Lubrication Fitting	-
4	U43212	2	BOLT	-
5	U43180	4	SPACER	-
6	U43179	4	TAPERED SLEEVE	-
7	T50103	2	PIN	-
8	19H2717	4	Cap Screw	HS, SAE 8 3/4" X 1-3/4"
9	U40304	1	BUSHING	-
10	11M7030	1	Cotter Pin	5 X 40 MM
11	U43218	1	PIN	-
12	S2955DW	1	PIN	-
13	T33688	4	BUSHING	-
14	U40305	1	Bushing	-
15	AT46838	1	FRAME	(INCLUDES U40304 AND U40305 BUSHINGS)
16	19H2994	2	Cap Screw	HS, SAE 8 5/8" X 1-1/2"
17	U43183	2	Washer	-
18	U43182	2	TAPERED SLEEVE	-
19	U43219	1	PIN	-
20	JD7797	4	Lubrication Fitting	-
21	U11649	4	WASHER	-
23	11H221	4	COTTER PIN	3/8" X 2-1/2"
24	T59452	4	SNAP RING	-
25	U11649	4	WASHER	-
26	11H221	4	COTTER PIN	3/8" X 2-1/2"
22A	T37598	2	PIN	-
22B	T59453	2	GROOVE PIN	(SUB T37598, (2) U11649 AND (2) 11H221, THIS APPLICATION)
22C	T37598	2	PIN	-

SWING LINKAGE (9250-A BACKHOE) [02F23]

Нет текстового описания
