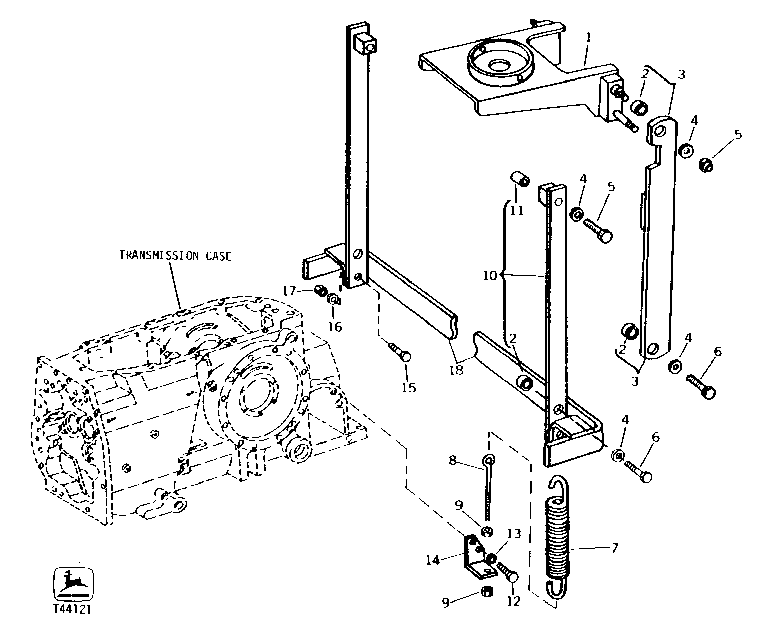

LOWER SEAT SUPPORT AND LINKS (WITH 9250-A BACKHOE) (SERIAL NO. -308459) [01K06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT29242	1	SUPPORT	-
2	T30475	6	BUSHING	-
3	AT29264	1	LINK	L.H. (SUB FOR AT29263, ALSO ORDER (2) T30475)
3	AT29261	1	LINK	R.H. (SUB AT29262 AND (2) T30475)
4	24H1211	8	Washer	9/16" X 1-3/8" X 0.105"
5	K40014	4	Lock Nut	(SUB FOR BP12214, THIS APPLICATION)
6	19H2644	4	Cap Screw	1/2" X 2-1/2"
7	T30483	2	SPRING	-
8	E13291	2	EYEBOLT	-
9	14H732	2	Nut	3/8"
10	AT29259	1	LINK	L.H. (SUB AT29260, T30475 AND T30476)
10	AT29257	1	LINK	R.H. (SUB AT29258, T30475 AND T30476)
11	T30476	2	Bushing	-
12	19H2898	4	Cap Screw	1/2" X 1-1/4"
13	12H301	4	Lock Washer	1/2"
14	T51794	1	BRACKET	L.H.
14	T51795	1	BRACKET	R.H.
15	19H3205	2	Cap Screw	7/16" X 1-1/2"
16	24M7044	2	Washer	13 X 20 X 2 MM
17	14H813	2	Nut	7/16"
18	AT50152	1	BRACKET	-

LOWER SEAT SUPPORT AND LINKS (WITH 9250-A BACKHOE) (SERIAL NO. -308459) [01K06]
