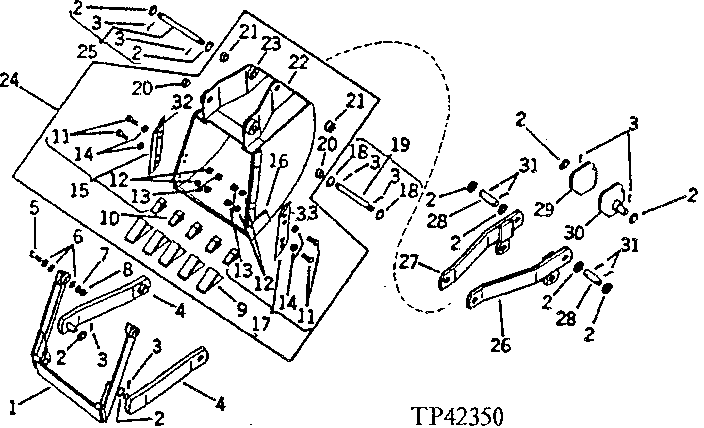

EJECTOR BUCKET (9250-A BACKHOE) [02H07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU13047	1	BLADE	-
2	U11651	10	Washer	-
3	11H221	12	COTTER PIN	3/8" X 2-1/2"
4	AU13046	2	LINK	-
5	03H1766	2	BOLT	3/4" X 3"
6	24H1183	6	Washer	25/32" X 1-3/4" X 0.105"
7	12H236	2	Lock Washer	3/4"
8	14H794	2	Nut	3/4"
9	U14437	5	POINT	(WELDED)
10	U14436	5	SHANK	-
11	03H1439	6	Bolt	1/2" X 1-3/4"
12	12H301	6	Lock Washer	1/2"
13	14H826	6	Nut	1/2"
14	24H1162	6	Washer	17/32" X 1-1/4" X 0.060"
15	-	1	Part 15	L.H. ( AU12225 NO LONGER AVAILABLE)
16	U13917	1	CUTTING EDGE	FRONT
17	-	1	Part 17	R.H. ( AU12224 NO LONGER AVAILABLE)
18	U11649	2	WASHER	-
19	AU13554	1	PIN FASTENER	-
20	Y1951CU	2	BUSHING	-
21	U10699	2	BUSHING	-
22	-	1	Part 22	R.H. ( AU13040 USE IF AVAILABLE)
23	-	1	Part 23	L.H. ( AU13041 USE IF AVAILABLE)
24	-	1	Part 24	( AU13048 NO LONGER AVAILABLE)
25	AU13239	1	PIN FASTENER	-
26	AU40522	1	LINK	R.H.
27	AU40523	1	LINK	L.H.
28	U10110	2	PIN FASTENER	-
29	AU40525	1	ANCHOR	L.H.
30	AU40524	1	ANCHOR	R.H.
31	11M7073	4	Cotter Pin	8 X 63 MM
32	U13953	1	CUTTING EDGE	L.H.
33	U13952	1	CUTTING EDGE	R.H.

EJECTOR BUCKET (9250-A BACKHOE) [02H07]
