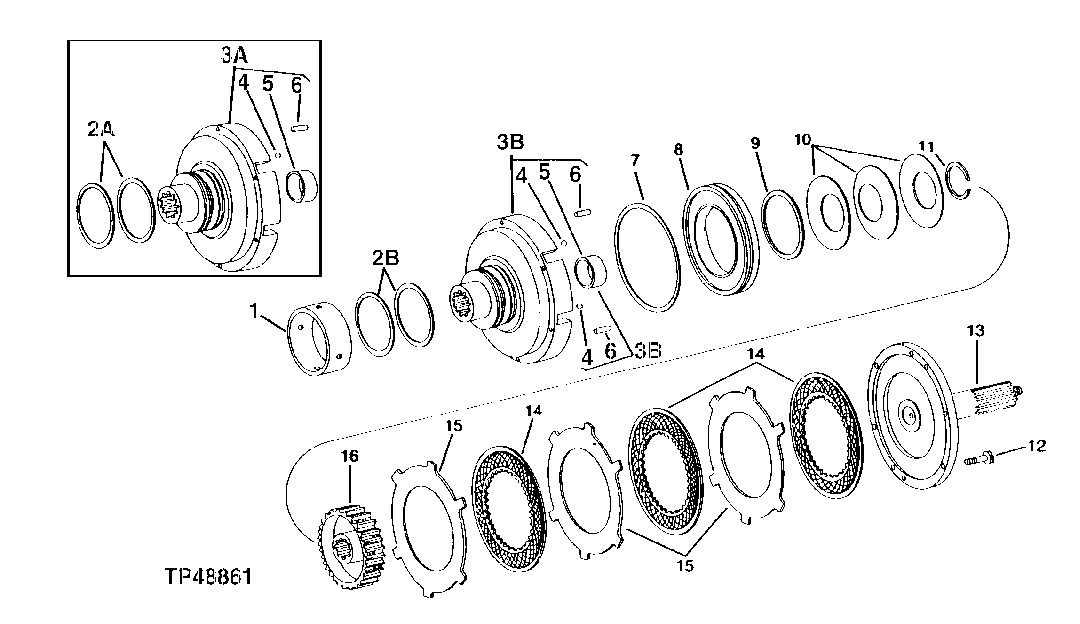

CLUTCH DRUM AND DISKS (WITH REVERSER) [01E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T27693	1	SLEEVE	-
4	H836R	2	Ball	-
5	R39114	1	BUSHING	-
6	R30587	2	Dowel Pin	-
7	R39116	1	WASHER	-
8	R39115	1	PISTON	-
9	R39117	1	WASHER	-
10	R39082	3	DISK SPRING	-
11	R39081	1	Snap Ring	-
12	19H2117	6	Cap Screw	5/16" X 1-1/8"
13	R55017	1	SHAFT	-
14	RE27995	3	CLUTCH DISK	(SUB FOR RE23000)
14	R31404	3	DISK WITH INNER SPLINE	(SUB (3) RE27995 AND (3) R39325, THIS APPLICATION)
15	R39325	3	CLUTCH PLATE	-
15	R57345	3	Clutch Plate	(SUB FOR R39325, THIS APPLICATION) (SUB (3) R39325 AND (3) RE27995, THIS APPLICATION)
16	R39118	1	HUB	-
2A	R39322	2	Ring	(USE WITH AR39077)
2B	R119327	2	Ring	(USE WITH RE61163)
3A	-	1	Part 4	( AR39077 NO LONGER AVAILABLE) (MARKED R39113) (SUB RE61163)
3B	RE61163	1	DRUM	(MARKED R119598)

CLUTCH DRUM AND DISKS (WITH REVERSER) [01E23]
