Открытый узел

Front Wiring Harness ( - 002672)

Front Wiring Harness ( - 002672)

Front Wiring Harness ( - 002672)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

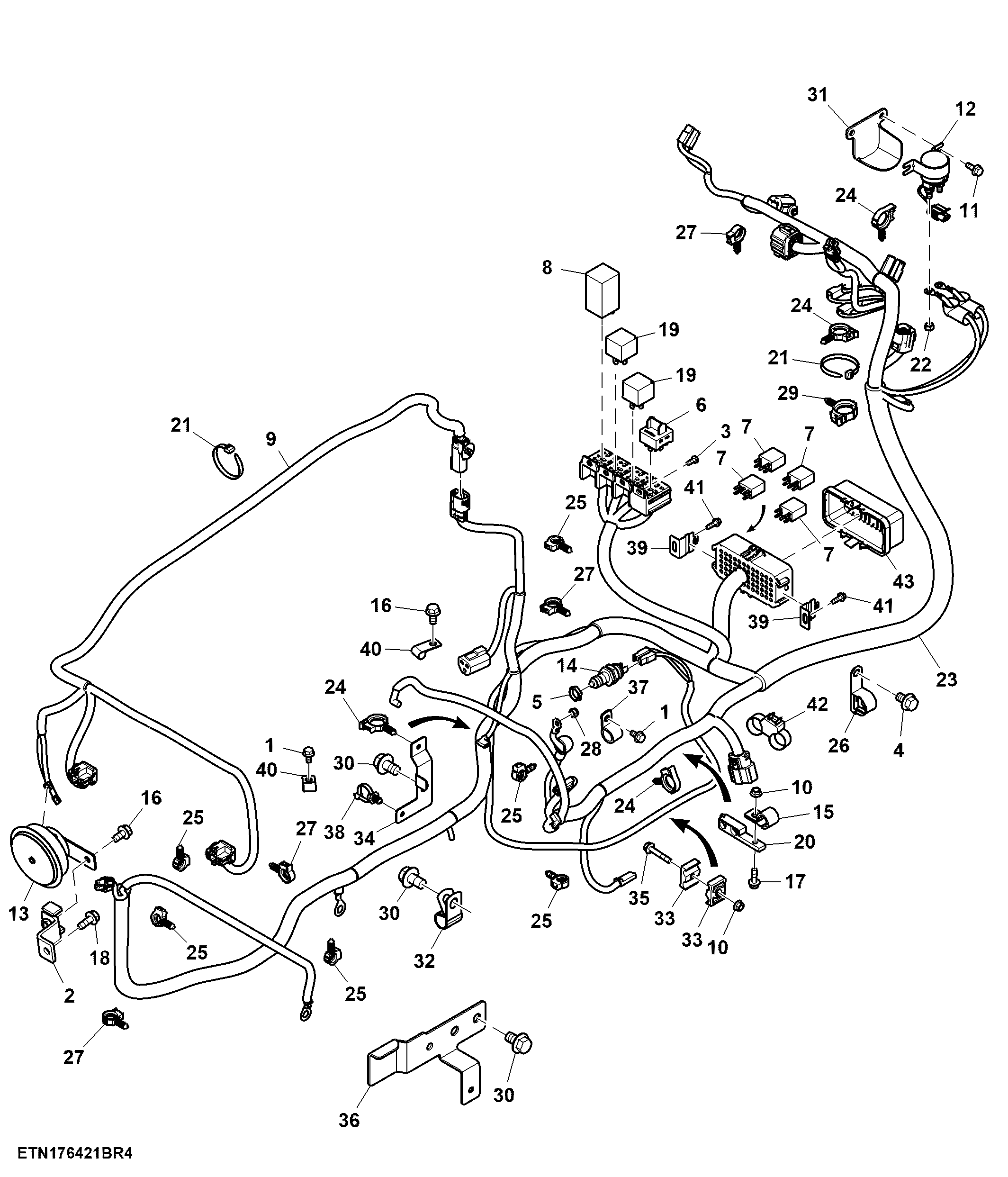

Front Wiring Harness ( - 002672)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7774	2	Screw	M6 X 12
2	SJ23621	1	Bracket	Horn Mounting
3	21M7265	2	Screw	M5 X 12
4	19M7783	1	Screw	M10 X 16
5	SU21445	1	Nut	-
6	RE262484	1	Diode	-
7	SJ15809	4	Relay	10 A, 12 V
8	SJ21697	1	Flasher	-
9	SJ25641	1	Wiring Harness	Hood
10	14M7303	5	Flange Nut	M6
11	19M7775	2	Screw	M6 X 16
12	RE234727	1	Starter Relay	Starter
13	RE233247	1	Horn	-
14	RE271149	1	Switch	Brake Light
15	R46414	1	Clamp	-
16	19M7865	2	Screw	M8 X 16
17	19M7862	1	Screw	M6 X 20
18	19M7866	1	Screw	M8 X 20
19	RE68327	2	Relay	12 V
20	SU40225	1	Clamp	-
21	R139946	8	Tie Band	-
22	14M7272	2	Nut	M6
23	SJ34903	1	Wiring Harness	-
24	57M8908	4	Clip	-
25	57M8903	7	Clip	-
26	57M8827	1	Clamp	-
27	57M8902	10	Clip	-
28	14M7165	1	Lock Nut	M6
29	57M9206	1	Clip	-
30	19M7787	4	Screw	M12 X 20
31	SU51976	1	Cover	Starter Relay Cover
32	SU57456	1	Clamp	-
33	L169919	8	Clamp	-
34	SU54867	1	Bracket	-
35	19M7833	4	Screw	M6 X 35
36	SJ34195	1	Bracket	Wiring Harness
37	AH77724	1	Clip	-
38	57M13563	1	Elec. Connector Accessory	-
39	SU52024	2	Bracket	Rear
40	T13914	2	Clamp	-
41	37M7221	2	Screw	M5 X 16
42	R213663	1	Clamp	-
43	57M10283	1	Elec. Connector Accessory	-
