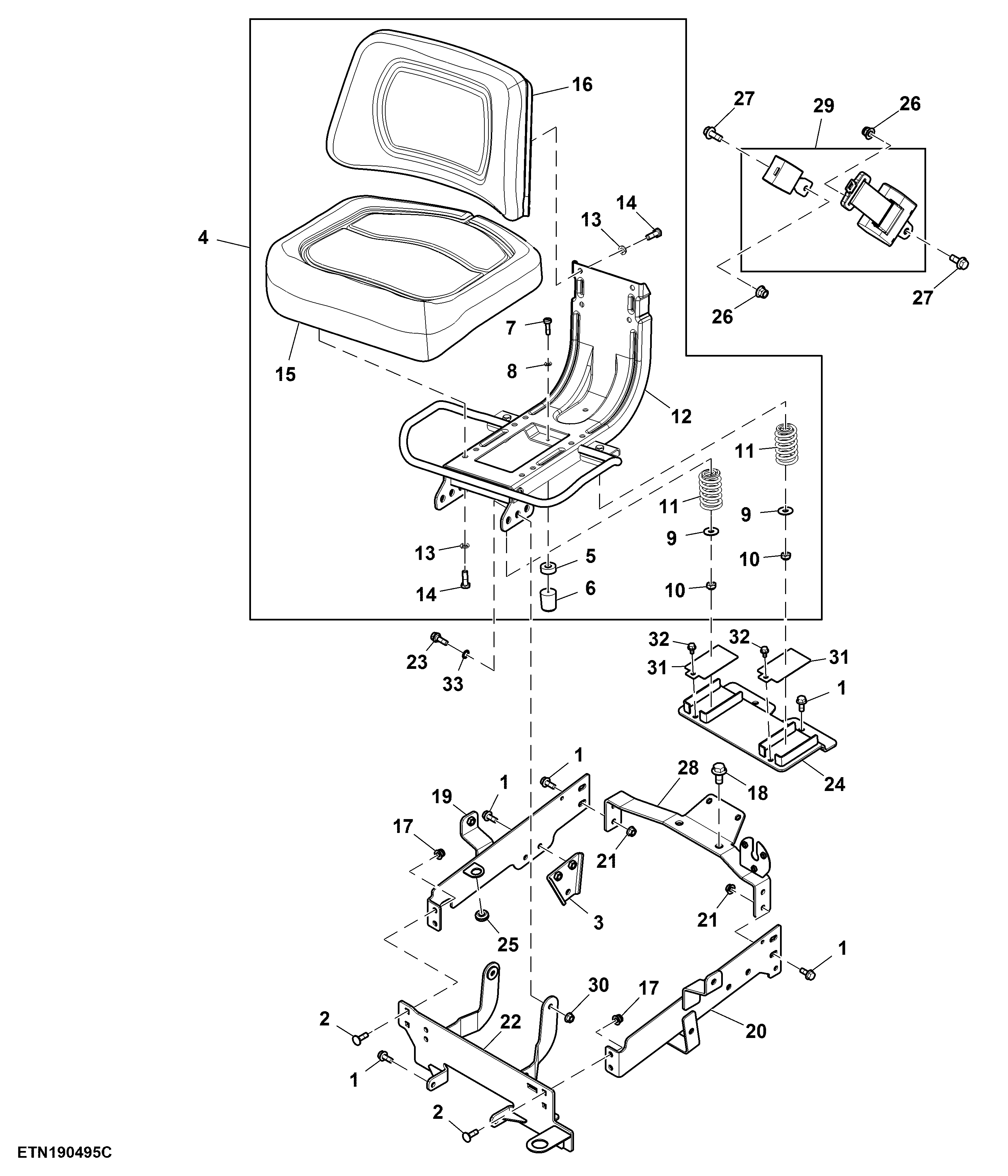

Seat Assembly, W/ Seat Belt (For Export)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	10	Screw	M8 X 20
2	03M7185	4	Bolt	M8 X 25
3	SJ22957	1	Bracket	-
4	SJ34324	1	Seat	Assembly, SUB FOR SJ27132
5	SU49785	1	Spacer	-
6	SU49784	1	Bumper	-
7	21M7292	1	Screw	M6 X 16
8	12M7006	1	Lock Washer	6 mm
9	R138220	2	Washer	-
10	14M7573	2	Flange Nut	M8
11	SU49783	2	Seat Suspension	-
12	SJ34862	1	Roller	SUB FOR SJ30325
13	R140349	8	Washer	-
14	19M7657	8	Screw	M8 X 25
15	SJ30324	1	Seat	-
16	SJ30323	1	Seat Back	-
17	14M7396	4	Lock Nut	M8
18	19M7788	2	Screw	M12 X 25
19	SJ27130	1	Bracket	RH
20	SJ27129	1	Bracket	LH
21	14M7298	4	Flange Nut	M8
22	SJ27128	1	Bracket	-
23	SU53163	2	Screw	-
24	SJ27149	1	Bracket	-
25	R165034	1	Grommet	-
26	14M7400	2	Lock Nut	M10
27	19M7785	2	Screw	M10 X 25
28	SJ33382	1	Bracket	Rockshaft Mounting
29	RE258489	1	Seat Belt	-
30	14M7166	2	Lock Nut	M8
31	SU53375	2	Sheet	-
32	19M7774	2	Screw	M6 X 12
33	24M7044	2	Washer	13 X 20 X 2 mm

Seat Assembly, W/ Seat Belt (For Export)
