Открытый узел

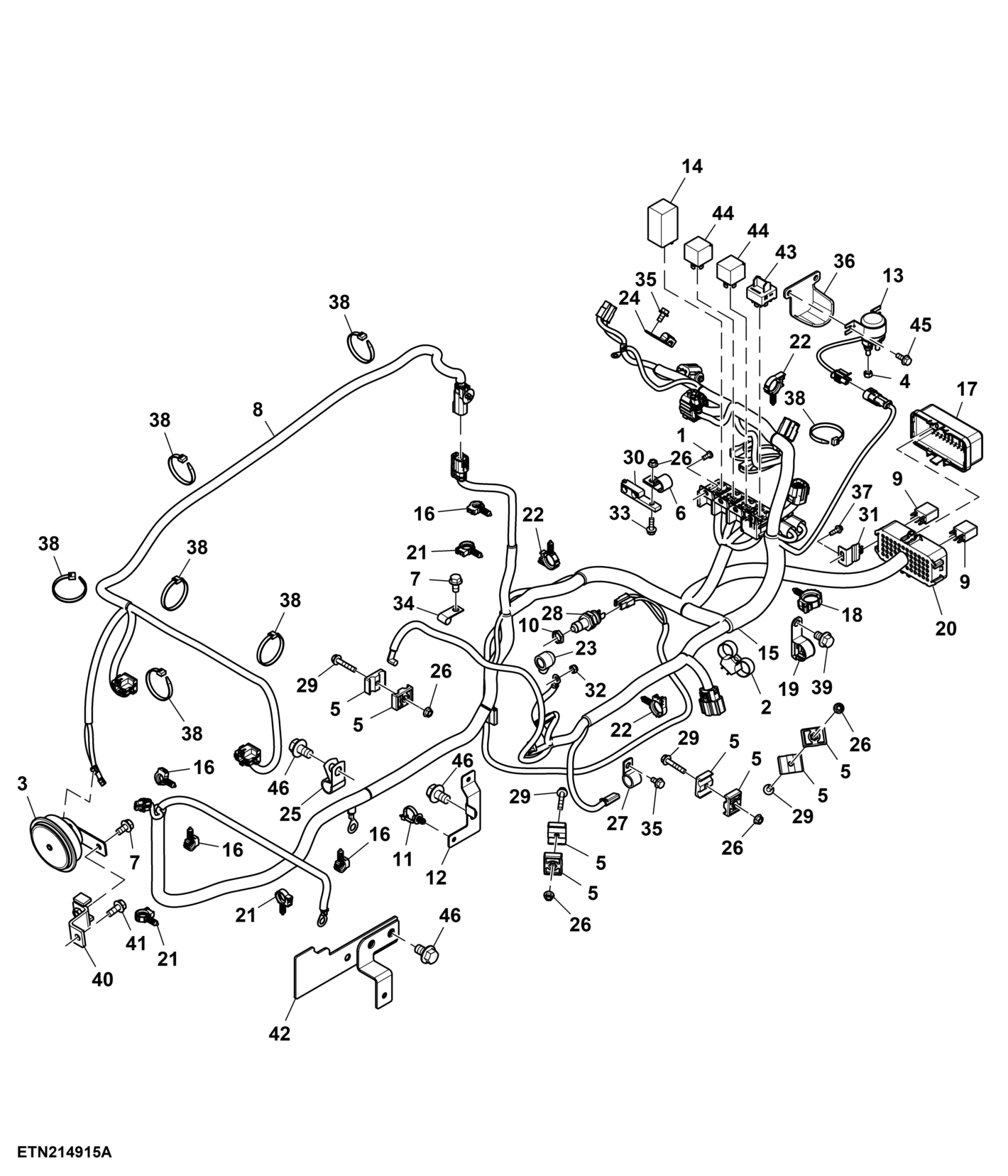

Front Wiring Harness (002589 - )

Front Wiring Harness (002589 - )

Front Wiring Harness (002589 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Front Wiring Harness (002589 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7265	2	Screw	M5 X 12
2	R213663	1	Clamp	-
3	RE233247	1	Horn	-
4	14M7272	2	Nut	M6
5	L169919	8	Clamp	-
6	R46414	1	Clamp	-
7	19M7865	2	Screw	M8 X 16
8	SJ25641	1	Wiring Harness	Hood
9	SJ15809	4	Relay	10 A, Single Pole Double Throw
10	SU21445	1	Nut	-
11	57M13563	1	Elec. Connector Accessory	-
12	SU54867	1	Bracket	-
13	RE234727	1	Starter Relay	-
14	SJ21697	1	Flasher	-
15	SJ36722	1	Wiring Harness	-
16	57M8903	7	Clip	-
17	57M10283	1	Elec. Connector Accessory	-
18	57M9206	1	Clip	-
19	57M8827	1	Clamp	-
20	57M12332	1	Elec. Connector Accessory	-
21	57M8902	10	Clip	-
22	57M8908	4	Clip	-
23	SU57229	1	Boot	-
24	57M9435	2	Clamp	-
25	SU57456	1	Clamp	-
26	14M7303	5	Flange Nut	M6
27	AH77724	1	Clip	-
28	RE271149	1	Switch	Brake Light Switch
29	19M7833	4	Screw	M6 X 35
30	SU40225	1	Clamp	-
31	SU52024	2	Bracket	-
32	14M7165	1	Lock Nut	M6
33	19M7862	1	Screw	M6 X 20
34	T13914	2	Clamp	-
35	19M7774	4	Screw	M6 X 12
36	SU51976	1	Cover	Starter Relay Cover
37	37M7221	2	Screw	M5 X 16
38	R139946	8	Tie Band	-
39	19M7783	1	Screw	M10 X 16
40	SJ23621	1	Bracket	-
41	19M7866	1	Screw	M8 X 20
42	SJ34195	1	Bracket	Battery Cable Mounting Bracket
43	RE262484	1	Diode	-
44	RE68327	2	Relay	12 V
45	19M7775	2	Screw	M6 X 16
46	19M7787	4	Screw	M12 X 20
