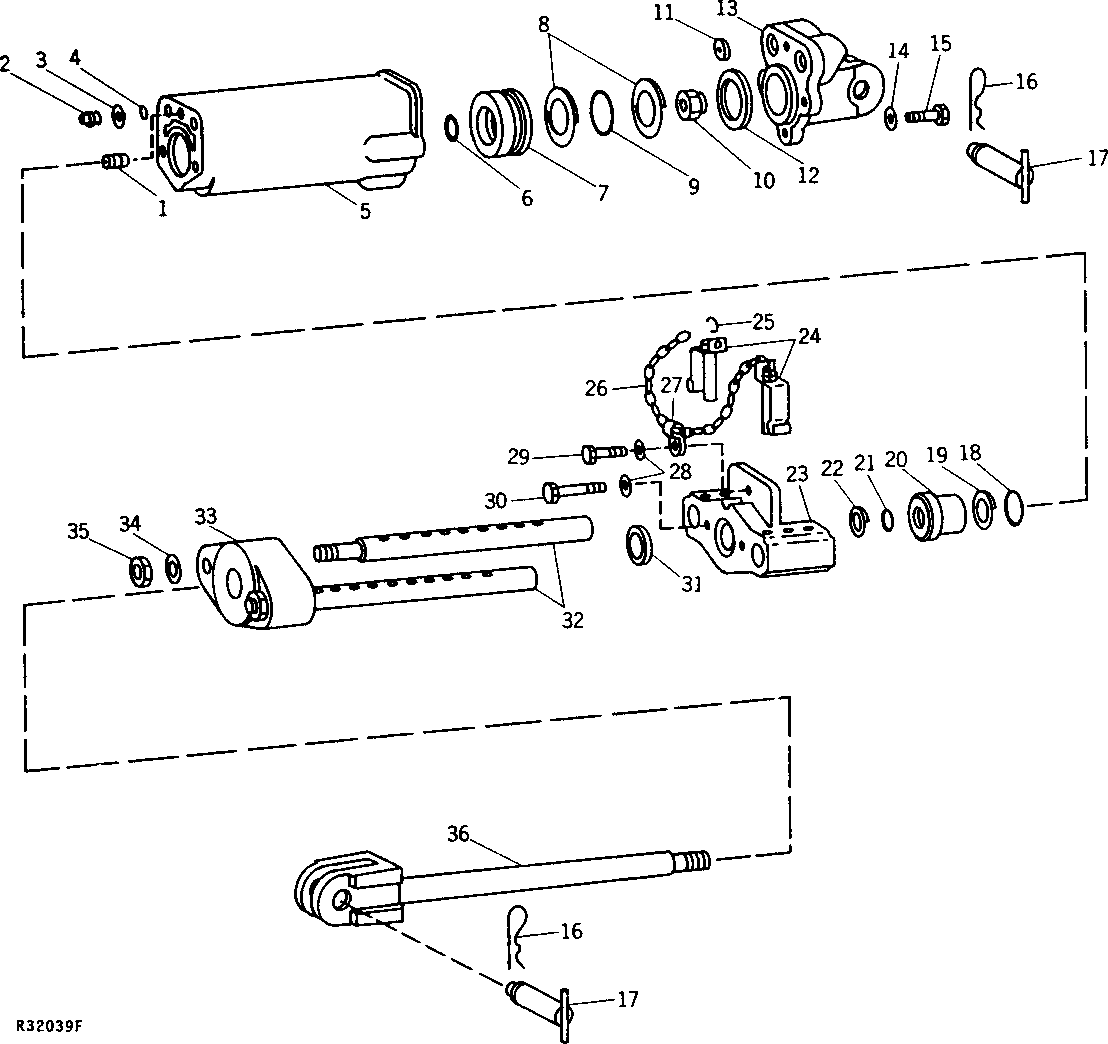

REMOTE CYLINDER PARTS (MECHANICAL STOP) [03G06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H624	1	Pipe Plug	1/2"
2	R34131	1	Plug	-
3	R32588	1	Back-Up Ring	-
4	R459R	1	O-Ring	-
5	R27421	1	CYLINDER	-
6	R27564	1	O-Ring	-
7	R44296	1	PISTON	(SUB FOR R27422)
8	R27649	2	BACK-UP RING	-
9	A4728R	1	O-Ring	-
10	R45620	1	LOCK NUT	-
11	A4723R	2	Washer	-
12	A4722R	1	Washer	-
13	R27427	1	HYDRAULIC CYLINDER CAP	-
14	12H301	4	Lock Washer	1/2"
15	19H2473	4	Cap Screw	1/2" X 1-3/4"
16	A3581R	2	Spring Locking Pin	-
17	AR47825	2	Pin Fastener	(SUB FOR AA6309R)
18	R1138R	1	O-Ring	-
19	R34966	1	BACK-UP RING	-
20	R34965	1	GUIDE	-
21	R44287	2	Rod	-
21	A3606R	1	O-RING	-
22	R26441	1	BACK-UP RING	-
23	R34963	1	GUIDE	(SUB (2) AR68146, (2) R44287 AND R44285)
23	R44285	1	GUIDE	-
24	AR36308	2	PIN	(SUB AR68146)
24	AR45536	2	PIN	(SUB AR68146)
25	D2913R	2	Link	-
26	R49193	1	Link Chain	(SUB FOR A3184R) (SUB AN163885)
27	T13073	1	Clip	-
28	12H304	2	Lock Washer	3/8"
29	19H2552	1	CAP SCREW	3/8" X 1-1/8"
30	19H1726	2	Cap Screw	3/8" X 2-1/4"
31	AP19547	1	SEAL	-
32	R36954	2	ROD	(NLA)
33	R36952	1	Stop	-
34	12H236	2	Lock Washer	3/4"
35	14H905	2	Nut	3/4"
36	AR45545	1	ROD	(SUB FOR AR34838)

REMOTE CYLINDER PARTS (MECHANICAL STOP) [03G06]
