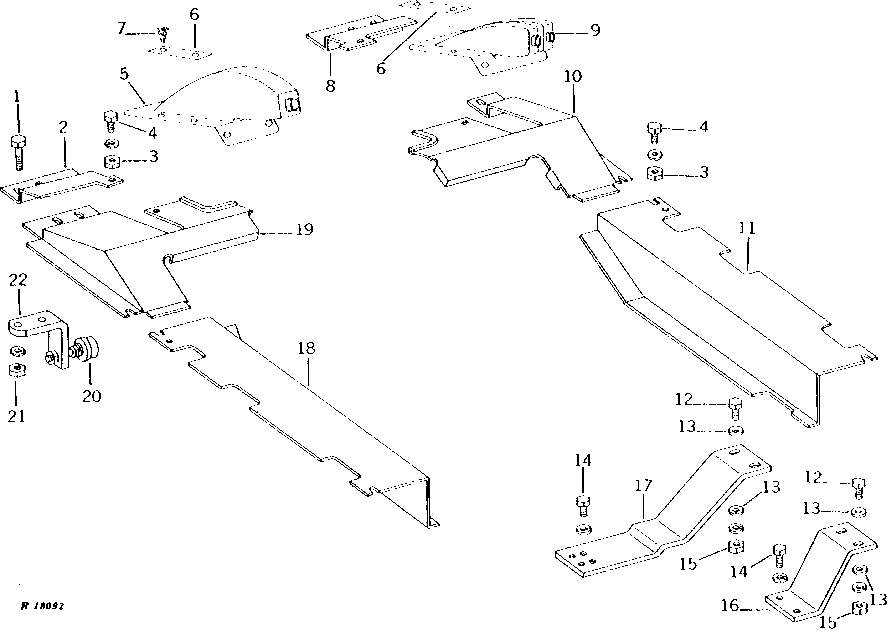

PLATFORM BRACKETS, EXTENSIONS AND BAFFLES (STOLPER) [04D10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1800	4	Cap Screw	3/8" X 1-1/2"
2	R42797	1	ISOLATOR	L.H. (NLA)
3	14H786	6	Nut	1/4"
4	19H1914	6	Cap Screw	1/4" X 1"
4	12H302	6	Lock Washer	1/4"
5	R43899	1	BOOT	CLUTCH PEDAL
6	R43910	6	STRAP	-
7	R49043	12	CLIP	(SUB FOR R46038)
8	R42796	1	ISOLATOR	R.H. (NLA)
9	R43900	1	BOOT	BRAKE PEDAL
10	AR45007	1	EXTENSION	FRONT, R.H. (NLA)
11	R42794	1	EXTENSION	REAR, R.H.
12	19H1731	8	Cap Screw	3/8" X 1"
13	24M7096	16	Washer	10.500 X 18 X 1.600 MM
14	19H2284	6	Cap Screw	3/8" X 7/8"
14	12H304	6	Lock Washer	3/8"
15	14H1076	8	Nut	3/8"
15	12H304	8	Lock Washer	3/8"
16	R42793	2	BRACKET	REAR (NLA)
17	R42792	2	BRACKET	FRONT
18	R42795	1	EXTENSION	REAR, L.H. (NLA)
19	AR45008	1	EXTENSION	FRONT, L.H.
20	AR45718	2	SCREW	(NLA)
20	12H301	2	Lock Washer	1/2"
20	14H1040	4	Nut	1/2"
21	14H1076	4	Nut	3/8"
21	12H304	4	Lock Washer	3/8"
22	R44480	2	BRACKET	-
..	AR44990	1	MAT	(POWER SHIFT) (NLA)
..	AR44991	1	MAT	(SYNCRO-RANGE)
..	R42780	1	PAD	(CONSISTS OF R43899, R43910 AND R43900) (NLA)
..	AR48784	1	KIT	(NLA)

PLATFORM BRACKETS, EXTENSIONS AND BAFFLES (STOLPER) [04D10]
